| Τόπος καταγωγής: | ΚΙΝΑ |
|---|---|
| Μάρκα: | KINTE |
| Πιστοποίηση: | 16949,ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Αριθμό μοντέλου: | 0535 |
| Ποσότητα παραγγελίας min: | 100KG |
| Τιμή: | negotiate |
| Συσκευασία λεπτομέρειες: | 15kg/box |
| Χρόνος παράδοσης: | μέσα σε 10 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T, D/A |
| Δυνατότητα προσφοράς: | 500tons/month |
| Εφαρμογή: | πλήμνη ροδών | χρώμα: | γκρι, μαύρο |
|---|---|---|---|
| ιδιοκτησία: | ισχυρή προσκόλληση | όρος θεραπείας: | 180℃/20min |
| πλεονέκτημα: | Λεκές και χημική αντίσταση | ||
| Επισημαίνω: | Επίστρωμα σκονών ροδών Qualicoat,επίστρωμα σκονών ροδών θεραπείας 20min,έξοχο ανθεκτικό επίστρωμα σκονών 20min |
||
Χρώμα επιστρώματος εγχυτήρων για το πλαίσιο και το μέρος αυτοκινήτου αυτοκινήτων αργιλίου
Το Kinte έχει αναπτύξει τα ειδικά επιστρώματα σκονών για την ρόδα-πλήμνη αργιλίου από το 1997. Τώρα, είμαστε ο μεγαλύτερος προμηθευτής επιστρωμάτων σκονών στον κινεζικό τομέα ρόδα-πλημνών αργιλίου, με ένα μερίδιο αγοράς περισσότερο από 40%.The η ετήσια παραγωγή της κινεζικής ρόδα-πλήμνης είναι περισσότερα από 120 εκατομμύριο κομμάτια, με τους τρεις προηγούμενους κατασκευαστές αποτελώντας 50%. Όλοι χρησιμοποιούν κυρίως τα επιστρώματα σκονών Kinte, οι πελάτες μας συμπεριλαμβανομένης της ΡΌΔΑΣ DICASTAL, ΡΌΔΑ ΑΡΓΙΛΊΟΥ ZHONGNAN, ΡΌΔΑ WANF FENG, ΡΌΔΑ LIZHONG, αυτές οι επιχειρήσεις ροδών είναι κύριοι προμηθευτές για τη BMW, τη Mercedes, Audi, το Volkswagen, Opel, τη GM, τη Ford, τη Toyota, τη Honda και τη Nissan κ.λπ.
Εισαγωγή:

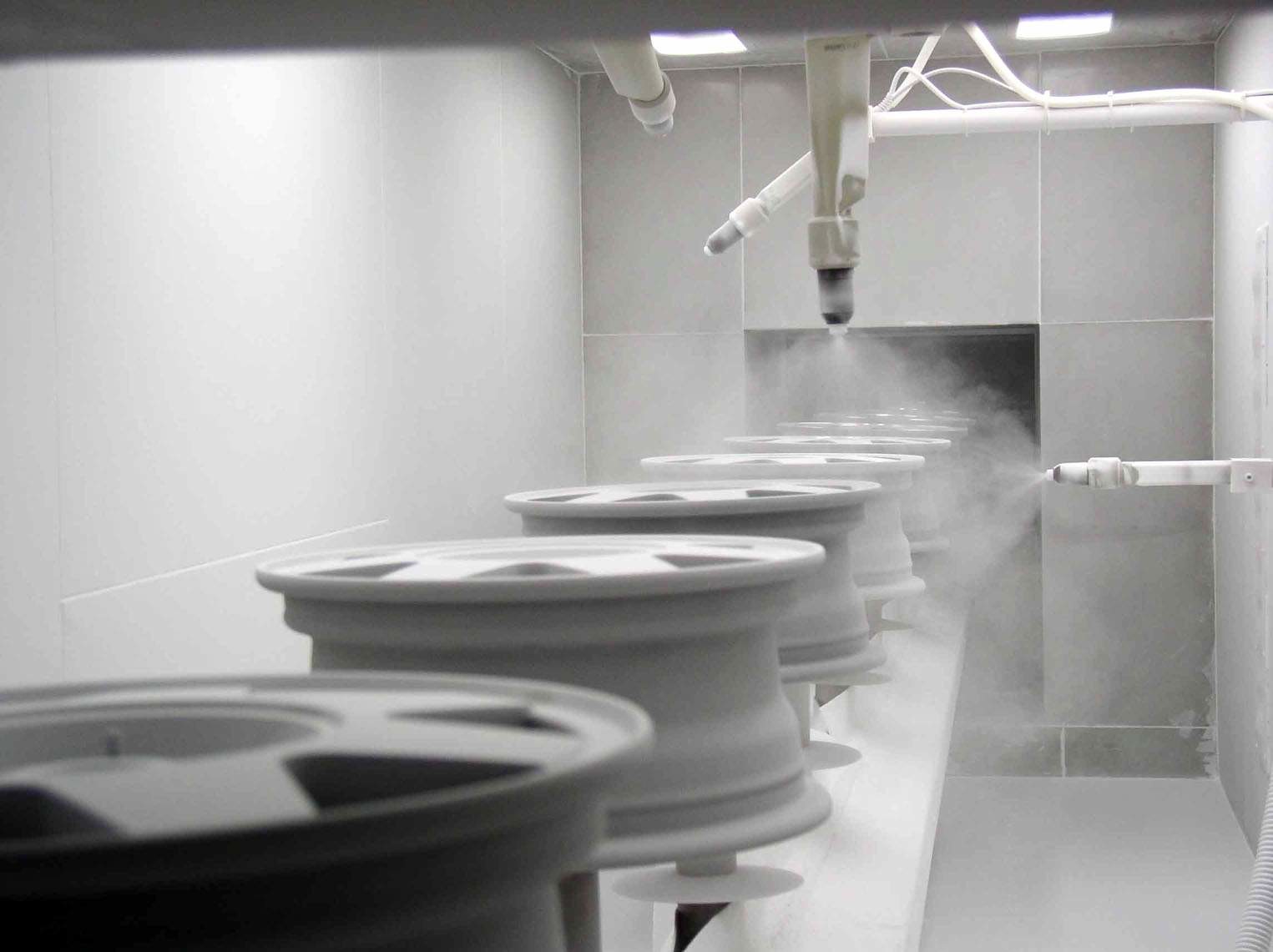

Αυτή η σειρά ειδικών επιστρωμάτων σκονών για την ρόδα-πλήμνη αργιλίου σχεδιάζεται από την επιχείρησή μας για την εσωτερική προστασία ρόδα-πλημνών και η επιφάνεια εξαφανίζεται. Έχει τα χαρακτηριστικά γνωρίσματα της ομαλής εμφάνισης, της ισχυρής προσκόλλησης, της καλής αντίστασης στον αλατισμένο ψεκασμό και της πλήρους ελεύθερης στιλβωτικής ουσίας της σκόνης βάσεων. Τα προϊόντα μας έχουν υιοθετηθεί ευρέως από τη γνωστούς επιχείρηση αυτοκινήτων εμπορικών σημάτων και τον κατασκευαστή ρόδα-πλημνών και στην εσωτερική και υπερπόντια αγορά.
Σειρά προϊόντων:
1, σαφή επιστρώματα σκονών
Ακρυλική σαφής σκόνη
Super-high διαφανή καθαρά επιστρώματα σκονών πολυεστέρα (πιό πρόσφατο προϊόν)
Τυποποιημένα διαφανή καθαρά επιστρώματα σκονών πολυεστέρα
2, σκόνη βάσεων
Υψηλή ισοπεδώνοντας καθαρή σκόνη βάσεων πολυεστέρα
Υψηλό επίπεδο εποξικό/σκόνη βάσεων πολυεστέρα
Η ανώτερη ισοπέδωση και υψηλός σχολιάζει τη σκόνη εποξικών/βάσεων πολυεστέρα
Η ανώτερη ισοπέδωση και χαμηλός σχολιάζει τη σκόνη εποξικών/βάσεων πολυεστέρα
Ειδικά προϊόντα λειτουργίας (επιστρώματα σκονών αναπνοής, ηλεκτροστατικά επιστρώματα σκονών αντίστασης ασπίδων)
Ιδιοκτησία:
Πυκνότητα: 1.2~1.8g/cm3
Μέγεθος μορίων: Οι απαιτήσεις σκοπού, τυποποιημένη κοκκοποίηση είναι 35-40 um, σκόνη <10%, σκόνη <0.5% <10um >90um.
Σταθερότητα αποθήκευσης: Αυτή η σειρά ειδικών επιστρωμάτων σκονών για την ρόδα-πλήμνη αργιλίου πρέπει να αποθηκευτεί κάτω από 35°C σε έναν ξηρό και καλά - αερισμένη θέση μακρυά από την πηγή θερμότητας, ανάφλεξης και άμεσου φωτός του ήλιου. Εάν αποθηκεύεται σε ένα δωμάτιο κλιματιστικών, προκειμένου να αποφευχθεί η υγρασία πάλι, πρίν χρησιμοποιεί τη σκόνη, η σκόνη πρέπει να κρατηθεί στη θερμοκρασία δωματίου ή στην ίδια θερμοκρασία με τον εξοπλισμό ψεκασμού. Υπό τέτοιο όρο, η σκόνη μπορεί να αποθηκευτεί σταθερά για 12 μήνες.
Εκτεταμένος, ο επανέλεγχος θα απαιτηθεί. Εάν το εξεταστικό αποτέλεσμα καλύπτει την απαίτηση, η σκόνη μπορεί ακόμα να χρησιμοποιηθεί.
Τα χαρακτηριστικά ταινιών της ακρυλικής σαφούς σκόνης και του καθαρού πολυεστέρα καθαρίζουν τη σκόνη
| Ιδιότητες | Μέθοδος | Αξία |
| Εμφάνιση | Οπτικός | Διάφορος |
| Αντίκτυπος | ASTM Δ-2794-93 | 1Kg*50cm |
| Ευελιξία | ASTM Δ-522-93 | 1/8 " “καμία ρωγμή |
| Προσκόλληση | ASTM Δ-3359-95B | Βαθμός 0 |
| Σκληρότητα μολυβιών | ASTM Δ-3363-92 | >1H |
| Να κοιλάνει δοκιμή | GB/T 9753-1988 | ≥6mm |
| Αλατισμένος ψεκασμός | ASTM Β-117-97 | ≥1000h καμία επίδραση, και το πλάτος διάβρωσης του σταυρού δεν είναι όχι περισσότερος από 2mm |
| Αλατισμένος ψεκασμός της CASS | General Motors GM4476P | Ένα δευτερεύον πλάτος Wb≤3mm διάβρωσης |
| Νηματοειδής δοκιμή αντίστασης διάβρωσης | General Motors GM9682P | Ένα δευτερεύον πλάτος Wb≤3mm διάβρωσης |
| Αντίκτυπος αμμοχάλικου | General Motors GM9508P | ≥6 βαθμός |
| Δοκιμή πηκτωμάτων | General Motors GM4465P | Καμία διάβρωση και καμία φυσαλίδα του βασικού μετάλλου |
| Διαλυτική δοκιμή | General Motors GM9509P | ≤2 βαθμός |
| Ξένο δοκιμή γήρανσης λαμπτήρων |
General Motors GM9125P ASTM G151/ GB/T1865-1997 |
1000h (καθαρός τύπος πολυεστέρα), 1500h (arcelic σαφής σκόνη) σχολιάζουν retention≥80% καμία σημαντική αλλαγή χρώματος |
| Φυσική έκθεση | GB/T 9276 | 1 έτος, σχολιάζει τη διατήρηση ≥80%, καμία σημαντική αλλαγή χρώματος |
Χαρακτηριστικά ταινιών της ειδικής σκόνης βάσεων
| Προσκόλληση | ASTM Δ-3359-95B | Βαθμός 0 | |
| Ευελιξία | ASTM Δ-522-93 | 1/8 " “καμία ρωγμή | |
| Σκληρότητα μολυβιών | ASTM Δ-3363-92 | >Χ | |
| Αντίκτυπος | ASTM Δ-2794-93 | 1Kg*50cm | |
| Αλατισμένος ψεκασμός | ASTM Β-117-97 | ≥1000h, Wb≤2mm | |
| Αντίσταση ύδατος | General Motors GM 9071P | 1000h, καμία φυσαλίδα, προσκόλληση 0 βαθμός | |
| Αλατισμένος ψεκασμός της CASS | General Motors GM4476P | 240h Wb≤3mm | |
| Υγρασία | ASTM Δ-2247-94 | ≥1000h, καμία φυσαλίδα, μικρή απώλεια φωτός της ταινίας | |
| Προσκόλληση του φραγμού ισορροπίας | Volkswagen TL239 | ≥50N/mm2 | |
| Η ιδιοκτησία ταινιών μπορεί ανωτέρω να μειωθεί ελαφρώς ενώ η ερμηνεία μειώνεται. | |||
| Θεραπεία του οδηγού | Πρόταση: 180℃/10mins ή 160℃/20mins για το ακρυλικό σαφές επίστρωμα σκονών, 200℃/10mins ή η χαμηλή θερμοκρασία που θεραπεύουν 180℃/10mins για τον καθαρό πολυεστέρα καθαρίζουν το επίστρωμα σκονών, 180℃/8-12mims για τη σκόνη βάσεων, 150℃-160℃ το /10-15mins για τη χαμηλή θερμοκρασία που θεραπεύει τη σκόνη βάσεων. | ||
Η συνέπεια και η σταθερότητα των προϊόντων είναι εγγυημένες μέσω της αυστηρής ποιοτικής επιθεώρησης
Η υπηρεσία είναι η ζωή της επιχείρησης, η ποιότητα είναι η βάση της επιχείρησης.
Εμμένουμε στην ποιοτική έννοια «της ποιότητας είμαστε η ζωή της επιχείρησης», και παρέχουμε περιεκτικά στους πελάτες τις μιας στάσης λύσεις των προτύπων, της τεχνικών διάγνωσης και της υπηρεσίας.
