| Τόπος καταγωγής: | ΚΙΝΑ |
|---|---|
| Μάρκα: | KINTE |
| Πιστοποίηση: | Qualicoat, ISO90001, ISO14000, Reach |
| Αριθμό μοντέλου: | NH3363 |
| Ποσότητα παραγγελίας min: | 500kg |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | 25Kg/PE τσάντα, 875Kg/Pallet, 17,500Kg/20GP |
| Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |
| Δυνατότητα προσφοράς: | 80.000 τόνοι το χρόνο |
| Θεραπεία του τύπου: | 93/7 θεραπεία TGIC | Θεραπεία του όρου: | 160°C/10mins |
|---|---|---|---|
| Όξινος αριθμός (mgKOH/g): | 31~36 | Ιξώδες (MPA·s/200℃): | 3700~5300 |
| Πλεονέκτημα: | Χαμηλής θερμοκρασίας θεραπεία | Ιδιότητες: | Καλή ροή, καλή υπαίθρια διάρκεια και μηχανικές ιδιότητες |
| Εφαρμογή: | Ρητίνη γενικού σκοπού | Χρήση: | Κατάλληλος για τα μηχανήματα κατασκευής |
| Επισημαίνω: | ρητίνη πολυεστέρα 160°C/10 Mins TGIC,Χαμηλή θερμοκρασία που θεραπεύει τη ρητίνη πολυεστέρα TGIC |
||
Ρητίνες 93/7 πολυεστέρα TGIC στη χαμηλής θερμοκρασίας θεραπεία για τα επιστρώματα σκονών
Ρητίνη HH363 γενικού σκοπού στη χαμηλής θερμοκρασίας θεραπεία για τα επιστρώματα σκονών TGIC
NH3363 είναι μια διαποτισμένη καρβοξυλική ρητίνη πολυεστέρα για το σύστημα επιστρώματος σκονών polyester/TGIC, σχεδιάζεται για τη χαμηλή θερμοκρασία θεραπεύοντας τα επιστρώματα σκονών, η οποία είναι κόστος-effecive και καλά-διενεργηθείσα.
Χρησιμοποιώντας TGIC που θεραπεύει το σύστημα, έχει την άριστη αντίσταση θερμότητας, την καιρική αντίσταση, την ελαφριά αντίσταση, την αντίσταση διάβρωσης, τη χημική αντίσταση και τις μηχανικές ιδιότητες, και χρησιμοποιείται συνήθως υπαίθρια, όπως τα μηχανήματα κατασκευής, τα βαριά φορτηγά, τα εμπορευματοκιβώτια και άλλα βαριά μηχανήματα.
☉Recommend διατύπωση:
| NH3363 | TGIC | Υλικό πληρώσεως & χρωστική ουσία | Πράκτορας ροής | Benzoin | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
☉Basic χαρακτηριστικά γνωρίσματα:
Χαμηλή θερμοκρασία θεραπείας
Άριστη ισοπέδωση
Καλές μηχανικές ιδιότητες
Καλή αντίσταση διάβρωσης
☉Specifications Ι:
| Εμφάνιση | Χλωμιάστε - κίτρινες διαφανείς νιφάδες |
| Χρώμα (50% DMF) | ανώτατος: 1 |
| Όξινος αριθμός (mgKOH/g) | 31~36 |
| Μαλακώνοντας σημείο (℃) | 103~113 |
| Temp μετάβασης γυαλιού. (℃) | ~60 |
| Ιξώδες τήξης (200℃, κώνος/πιάτο, MPA·του s) | 3700~5300 |
| Ικανότητα αμέσου αντιδράσεως σε 180℃ (s, 7% TGIC) | 120~180 |
| Θεραπεία της απαίτησης | 160℃×10~15min |
| Συσκευασία | Τσάντες PE, βάρος 25kg±0.1kg δικτύου/τσάντα |
☉Specifications ΙΙ:
| Όρος εξώθησης | Εξωθητής δύο-βιδών | |
| Ζώνη Ι: 90~110℃ | Ζώνη ΙΙ: 110~120℃ | |
| Ταχύτητα της επανάστασης | 500~1200rpm | |
| Λεπτομέρεια της σκόνης | <100μm | |
| Όρος εφαρμογής | Ηλεκτροστατικός ψεκασμός με | 40~70KV |
| Πάχος ταινιών επιστρώματος | 50~70μm | |
| Αφαιρεσμένος το λίπος ελασματοποιημένος εν ψυχρώ χάλυβας | 0.5mm | |
| Ιδιότητες ταινιών | Χρόνος πηκτωμάτων (180℃, SEC) | 120~180 |
| Οριζόντια ροή (180℃, χιλ.) | 22~24 | |
| Κάμψη (φ1mm) | Πέρασμα | |
| Κόλλα (1mm, βαθμός) | 0 | |
| Σκληρότητα μολυβιών | ≥1H | |
| Αντίκτυπος (50cm) | Πέρασμα 50kg·εκατ. | |
☉More κώδικες:
| Κώδικας | Αναλογία | Κύκλος θεραπείας | AV (mgKOH/g) | Ιξώδες (mPa.s/200℃) | Tg (℃) | Ικανότητα αμέσου αντιδράσεως (s/180℃) | Ιδιότητες |
| NH-3362 | 93/7 | 160℃*15min | 31~36 | 3700~5300 | ~62 | 40-100 | Γιατί χαμηλός ψήστε τα επιστρώματα σκονών με την άριστη αντίσταση άνθισης και την υπαίθρια διάρκεια, κατάλληλος για τα μηχανήματα εφαρμοσμένης μηχανικής. |
| NH-3363 | 93/7 | 160℃*10min | 31~36 | 3700~5300 | ~60 | 40-100 | Ρητίνη γενικού σκοπού που θεραπεύεται σε 160℃. Καλή ροή, καλή υπαίθρια διάρκεια και μηχανικές ιδιότητες. |
| NH-3365 | 93/7 | 160℃*15minn | 31~36 | 4500~6500 | ~63 | 80-180 | Ρητίνη γενικού σκοπού που θεραπεύεται σε 160℃. Πολύ καλή ροή, άριστη υπαίθρια διάρκεια και μηχανικές ιδιότητες. |
| NH-3366 | 93/7 | 160℃*15min | 31~36 | 4500~6500 | ~62 | 80-180 | Γιατί χαμηλός ψήστε τα επιστρώματα σκονών με την άριστη αντίσταση άνθισης και την υπαίθρια διάρκεια, κατάλληλος για τα μηχανήματα εφαρμοσμένης μηχανικής. |
☉Remarks: Όλες οι ρητίνες πολυεστέρα θα μπορούσαν να προσαρμοστούν στον μη-κασσίτερο (α), τους αντι καυστήρες αερίου (ζ), το πυροβόλο όπλο tribo (τ) και anti-blooming (f).

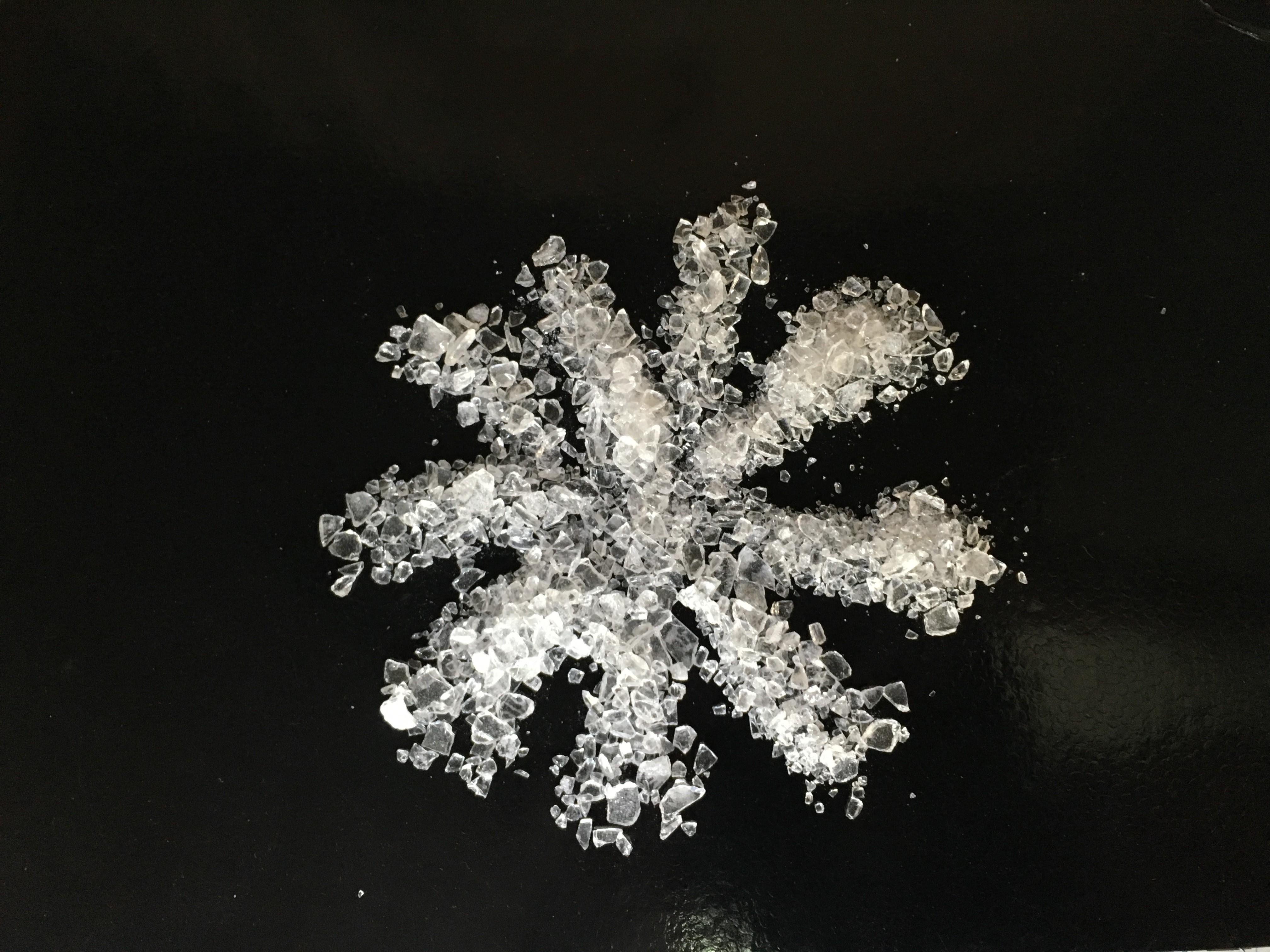

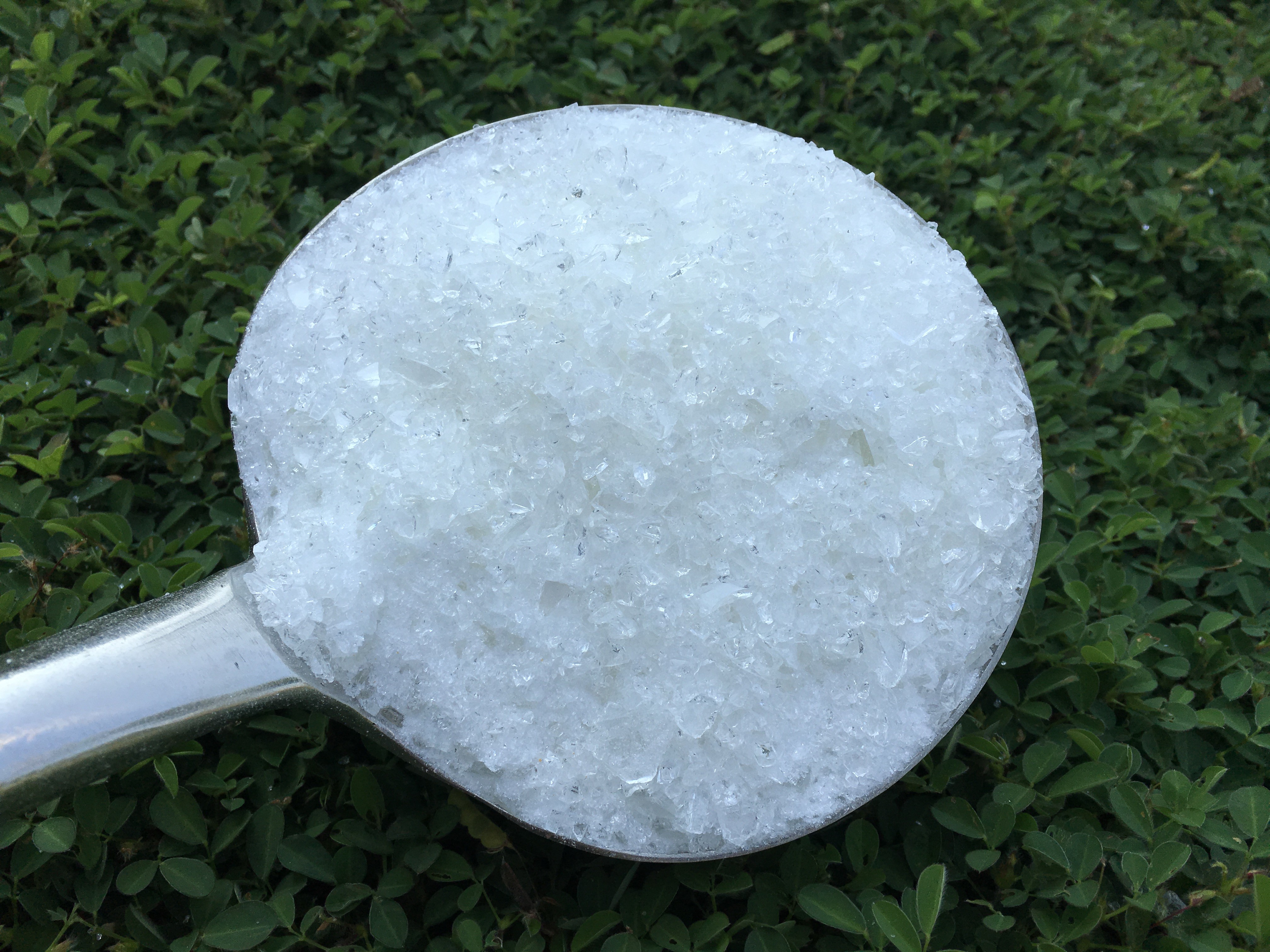

☉Product παρουσιάστε:
