| Τόπος καταγωγής: | ΚΙΝΑ |
|---|---|
| Μάρκα: | KINTE |
| Πιστοποίηση: | Qualicoat, ISO90001, ISO14000, Reach |
| Αριθμό μοντέλου: | NH3306 |
| Ποσότητα παραγγελίας min: | 500kg |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | 25Kg/PE τσάντα, 875Kg/Pallet, 17,500Kg/20GP |
| Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |
| Δυνατότητα προσφοράς: | 80.000 τόνοι το χρόνο |
| Θεραπεία του τύπου: | TGIC που θεραπεύει το σύστημα | Θεραπεία του όρου: | 200°C/10mins |
|---|---|---|---|
| Αναλογία: | 93/7 | Tg (°C): | ~69 |
| Πλεονέκτημα: | Άριστη σταθερότητα αποθήκευσης | Ιδιότητες: | Καλά αντίσταση θερμότητας και αντι-κιτρίνισμα |
| Εφαρμογή: | Κατάλληλος για τα επιστρώματα σκονών σύστασης άμμου και σύστασης ρυτίδων | Χρήση: | Υπαίθρια χρήση διακοσμήσεων |
| Επισημαίνω: | Ρητίνη πολυεστέρα ISO14000 TGIC,Αντι κιτρινίζοντας ρητίνη πολυεστέρα TGIC |
||
93/7 ρητίνη NH3306 πολυεστέρα θεραπείας TGIC με την καλά αντίσταση θερμότητας και το αντι-κιτρίνισμα
Οι διαφορετικοί τύποι διαποτισμένων ρητινών πολυεστέρα με τις διαφορετικές ιδιότητες μπορούν να συντεθούν με τη χρησιμοποίηση των διαφορετικών polyacids και polyols, τα οποία χρησιμοποιούνται κυρίως στην κατασκευή των thermosetting επιστρωμάτων σκονών.
NH3306 είναι διαποτισμένη καρβοξυλική ρητίνη πολυεστέρα για τις εφαρμογές του συστήματος επιστρώματος σκονών polyester/TGIC, με την καλή αντίσταση θερμότητας και αντι-κιτρινίζοντας, είναι κατάλληλη για τη σκόνη σύστασης άμμου και σύστασης ρυτίδων coationgs, η οποία θα μπορούσε να χρησιμοποιηθεί για την υπαίθρια διακόσμηση.
☉Recommend διατύπωση: Nh3306-TGIC
| NH3306 | TGIC | Υλικό πληρώσεως & χρωστική ουσία | Ισοπεδώνοντας πράκτορας | Benzion | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
☉Basic χαρακτηριστικά γνωρίσματα:
Καλή ισοπέδωση
Άριστο αντι-κιτρίνισμα
Άριστη σταθερότητα αποθήκευσης
Καλή αντίσταση διάβρωσης
Κατάλληλος για τα επιστρώματα σκονών με το βαθύ ή φωτεινό χρώμα
☉Specifications Ι:
| Εμφάνιση |
Άσπρες ή ανοικτό κίτρινο διαφανείς νιφάδες |
| Χρώμα (50% DMF) | ανώτατος: 2 |
| Όξινος αριθμός (mgKOH/g) | 31~36 |
| Μαλακώνοντας σημείο (℃) | 104~114 |
| Temp μετάβασης γυαλιού. (℃) | ~69 |
| Ιξώδες τήξης (200℃, κώνος/πιάτο, MPA·του s) | 8200~9800 |
| Ικανότητα αμέσου αντιδράσεως σε 180℃ (s, 7% TGIC) | 140~200 |
| Θεραπεία της απαίτησης | 200℃×10min |
| Συσκευασία | Τσάντες PE, βάρος 25kg±0.1kg δικτύου/τσάντα |
☉Specifications ΙΙ:
| Όρος εξώθησης | Εξωθητής δύο-βιδών | |
| Ζώνη Ι: 90~110℃ | Ζώνη ΙΙ: 110~120℃ | |
| Ταχύτητα της επανάστασης | 500~1200rpm | |
| Λεπτομέρεια της σκόνης | <100μm | |
| Όρος εφαρμογής | Ηλεκτροστατικός ψεκασμός με | 40~70KV |
| Πάχος ταινιών επιστρώματος | 50~70μm | |
| Αφαιρεσμένος το λίπος ελασματοποιημένος εν ψυχρώ χάλυβας | 0.5mm | |
| Ιδιότητες ταινιών | Χρόνος πηκτωμάτων (180℃, SEC) | 200~300 |
| Οριζόντια ροή (180℃, χιλ.) | 22~26 | |
| Σχολιάστε (60°) | ≥85% | |
| Κάμψη (φ1mm) | Πέρασμα | |
| Κόλλα (1mm, βαθμός) | 0 | |
| Σκληρότητα μολυβιών | ≥1H | |
| Αντίκτυπος (50cm) | Πέρασμα 50kg·εκατ. | |
☉More κώδικες:
| Κώδικας | Αναλογία | Κύκλος θεραπείας | AV (mgKOH/g) | Ιξώδες (mPa.s/200℃) | Tg (℃) | Ικανότητα αμέσου αντιδράσεως (s/180℃) | Ιδιότητες |
| NH-3305 | 93/7 | 200℃*10min | 31~35 | 4600~6200 | ~65 | 160-280 | Ρητίνη γενικού σκοπού. Οικονομικώς αποδοτικός. |
| NH-3306 | 93/7 | 200℃*10min | 31~36 | 8200~9800 | ~69 | 140-200 | Άριστη σταθερότητα αποθήκευσης, καλά αντίσταση θερμότητας και αντι-κιτρίνισμα. Κατάλληλος για τα επιστρώματα σκονών σύστασης άμμου και σύστασης ρυτίδων. |
| NH-3307 | 93/7 | 200℃*10minn | 30~35 | 4000~6000 | ~67 | 200-260 | Ρητίνη γενικού σκοπού για τα επιστρώματα σκονών σχεδιαγράμματος αργιλίου με υψηλό Tg, τη σημαντική ροή και την άριστη υπαίθρια διάρκεια. |
| NH-3308 | 93/7 | 200℃*10min | 30~36 | 4500~6000 | ~65 | 200-300 | Ρητίνη γενικού σκοπού για τα χαμηλά επιστρώματα σκονών ερμηνείας με την καλή υπαίθρια διάρκεια και τις μηχανικές ιδιότητες. |
| NH-3309 | 93/7 | 200℃*15min | 30~35 | 2900~4100 | ~60 | 300-400 | Άριστη ροή, καλή χημική αντίσταση. |
| NH-3309C | 93/7 | 200℃*15min | 29~35 | 3500~4200 | ~60 | 380-450 | Άριστη ροή, ενισχυμένη υπαίθρια διάρκεια. |
☉Remarks: Όλες οι ρητίνες πολυεστέρα θα μπορούσαν να προσαρμοστούν στον μη-κασσίτερο (α), τους αντι καυστήρες αερίου (ζ), το πυροβόλο όπλο tribo (τ) και anti-blooming (f).

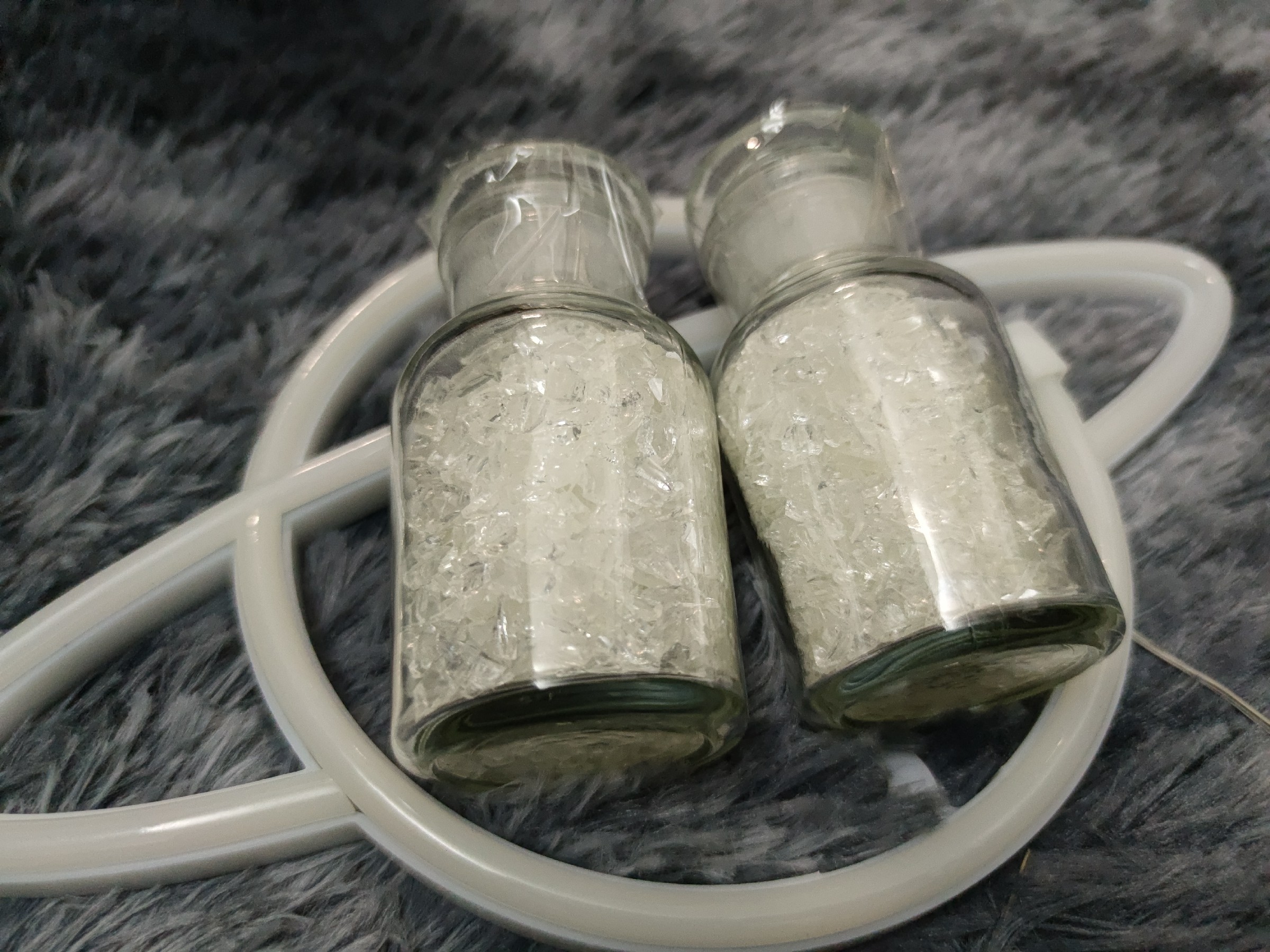

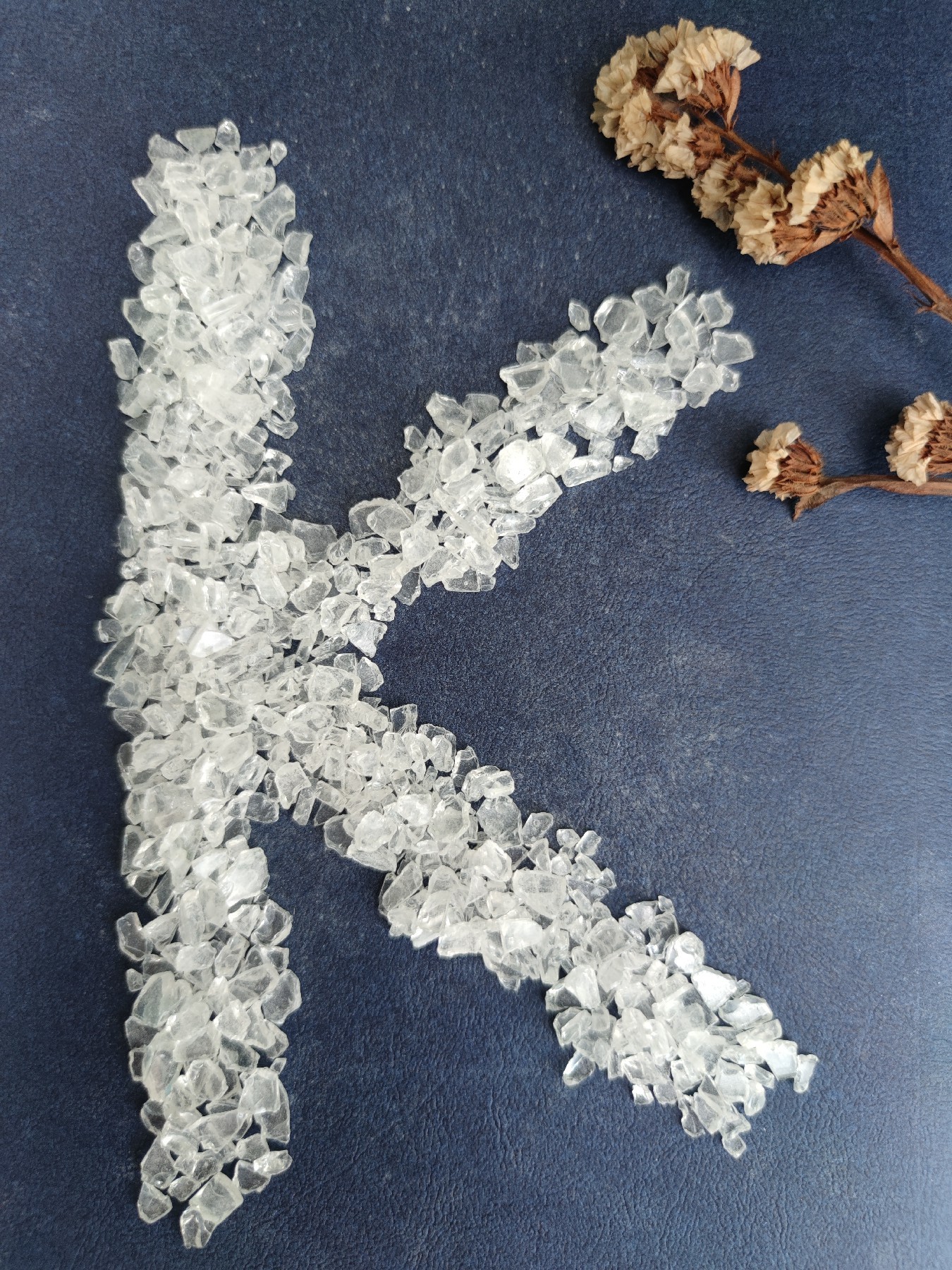

☉Product παρουσιάστε:
