| Τόπος καταγωγής: | ΚΙΝΑ |
|---|---|
| Μάρκα: | KINTE |
| Πιστοποίηση: | Qualicoat, ISO90001, ISO14000, Reach, ROHS |
| Αριθμό μοντέλου: | NH3387 |
| Ποσότητα παραγγελίας min: | 500kg |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | 25Kg/PE τσάντα, 875Kg/Pallet, 17,500Kg/20GP |
| Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |
| Δυνατότητα προσφοράς: | 80.000 τόνοι το χρόνο |
| Θεραπεία του συστήματος: | Τύπος θεραπείας 93:7 TGIC | Θεραπεία του όρου: | 200℃×10~20min |
|---|---|---|---|
| Όξινη αξία (mgKOH/g): | 30-35 | Ιξώδες (MPA·s/200°C): | 5000±1000 |
| Tg (°C): | ~63 | Ικανότητα αμέσου αντιδράσεως (s/180°C): | 220-280 |
| Ιδιότητες: | Καλή ροή και μηχανικές ιδιότητες | Εφαρμογή: | Κατάλληλος για τα γενικά βιομηχανικά προϊόντα |
| Επισημαίνω: | Ρητίνη πολυεστέρα Qualicoat,Βιομηχανική ρητίνη πολυεστέρα TGIC |
||
Ρητίνη NH3387 πολυεστέρα TGIC με το χαμηλότερο κόστος και την καλή ισοπέδωση για τα γενικά βιομηχανικά προϊόντα
NH3387 είναι μια διαποτισμένη καρβοξυλική ρητίνη πολυεστέρα για τις εφαρμογές του συστήματος επιστρώματος σκονών polyester/TGIC, σχεδιάζεται για τα γενικά βιομηχανικά επιστρώματα σκονών, το οποίο είναι κόστος-effecive και καλά-διενεργηθε'ν.
Οι διαφορετικοί τύποι διαποτισμένων ρητινών πολυεστέρα με τις διαφορετικές ιδιότητες μπορούν να συντεθούν με τη χρησιμοποίηση των διαφορετικών polyacids και polyols, τα οποία χρησιμοποιούνται κυρίως στην κατασκευή των thermosetting επιστρωμάτων σκονών.
Χρησιμοποιώντας TGIC που θεραπεύει το σύστημα, έχει την άριστη αντίσταση θερμότητας, την καιρική αντίσταση, την ελαφριά αντίσταση, την αντίσταση διάβρωσης, τη χημική αντίσταση και τις μηχανικές ιδιότητες, και χρησιμοποιείται συνήθως υπαίθρια, όπως τα μηχανήματα κατασκευής, τα βαριά φορτηγά, τα εμπορευματοκιβώτια και άλλα βαριά μηχανήματα.
◎Συστήστε τη διατύπωση: Nh3387-TGIC
| NH3387 | TGIC | Υλικό πληρώσεως & χρωστική ουσία | Ισοπεδώνοντας πράκτορας | Benzoin | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
◎Βασικά χαρακτηριστικά γνωρίσματα:
Χαμηλότερο κόστος
Καλή ισοπέδωση
Καλές μηχανικές ιδιότητες
Καλή σταθερότητα αποθήκευσης
◎Προδιαγραφές Ι:
| Εμφάνιση | Άσπρες ή ανοικτό κίτρινο διαφανείς νιφάδες |
| Χρώμα (50% DMF) | ανώτατος: 1 |
| Όξινος αριθμός (mgKOH/g) | 30~35 |
| Μαλακώνοντας σημείο (℃) | 103~113 |
| Temp μετάβασης γυαλιού. (℃) | ~63 |
| Ιξώδες τήξης (200℃, κώνος/πιάτο, MPA·του s) | 5000~6000 |
| Ικανότητα αμέσου αντιδράσεως σε 180℃ (s, 7% TGIC) | 220~280 |
| Θεραπεία της απαίτησης | 200℃×10~20min |
| Συσκευασία | Τσάντες PE, βάρος 25kg±0.1kg δικτύου/τσάντα |
◎Προδιαγραφές ΙΙ:
| Όρος εξώθησης | Εξωθητής δύο-βιδών | |
| Ζώνη Ι: 90~110℃ | Ζώνη ΙΙ: 110~120℃ | |
| Ταχύτητα της επανάστασης | 500~1200rpm | |
| Λεπτομέρεια της σκόνης | <100μm | |
| Όρος εφαρμογής | Ηλεκτροστατικός ψεκασμός με | 40~70KV |
| Πάχος ταινιών επιστρώματος | 50~100μm | |
| Αφαιρεσμένος το λίπος ελασματοποιημένος εν ψυχρώ χάλυβας | 0.5mm | |
| Ιδιότητες ταινιών | Χρόνος πηκτωμάτων (180℃, SEC) | 320~420 |
| Οριζόντια ροή (180℃, χιλ.) | 26~29 | |
| Σχολιάστε (60°) | ≥88% | |
| Κάμψη (φ1mm) | Πέρασμα | |
| Κόλλα (1mm, βαθμός) | 0 | |
| Σκληρότητα μολυβιών | ≥1H | |
| Αντίκτυπος (50cm) | Πέρασμα | |
◎Περισσότεροι κώδικες:
| Κώδικας | Αναλογία | Κύκλος θεραπείας | AV (mgKOH/g) | Ιξώδες (mPa.s/200℃) | Tg (℃) | Ικανότητα αμέσου αντιδράσεως (s/180℃) | Ιδιότητες |
| NH-3383 | 93/7 | 180℃*12min | 30~35 | 4000~6000 | ~67 | 100-160 | Κατάλληλος για τη γρήγορη διατύπωση θεραπείας. Άριστη υπαίθρια διάρκεια. |
| NH-3385 | 93/7 | 200℃*10min | 30~35 | 5500~7500 | ~63 | 70-130 | Κατάλληλος για τα γενικά βιομηχανικά προϊόντα, ειδικά επιστρώματα σκονών σύστασης άμμου. Καλές μηχανικές ιδιότητες. |
| NH-3387 | 93/7 | 200℃*10minn | 30~35 | 4000~6000 | ~63 | 220-280 | Κατάλληλος για τα γενικά βιομηχανικά προϊόντα. Καλή ροή και μηχανικές ιδιότητες. |
| NH-3395 | 93/7 | 190℃×10min | 30~35 | 4500~5500 | ~67 | 120-180 | Μέτρια ταχύτητα θεραπείας, καλές αντίσταση διάβρωσης και σταθερότητα αποθήκευσης. |
◎Παρατηρήσεις: Όλες οι ρητίνες πολυεστέρα θα μπορούσαν να προσαρμοστούν στον μη-κασσίτερο (α), τους αντι καυστήρες αερίου (ζ), το πυροβόλο όπλο tribo (τ) και anti-blooming (f).

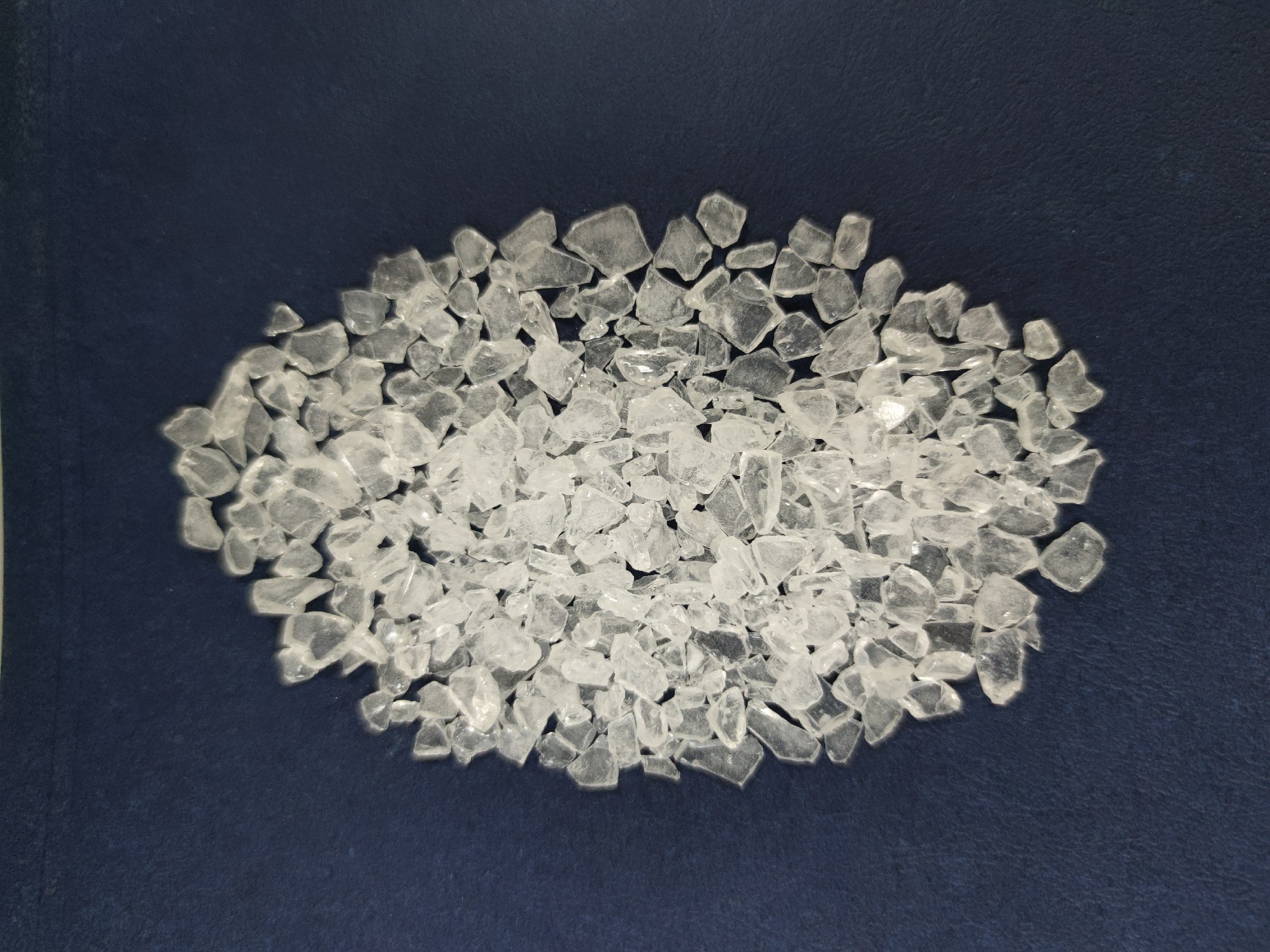

◎Το προϊόν παρουσιάζει:
