| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | KINTE |
| Πιστοποίηση: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| Αριθμό μοντέλου: | Nh6586-2 |
| Ποσότητα παραγγελίας min: | 1000KG |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | 25Kg/PE τσάντα, 875Kg/Pallet, 17,500Kg/20GP |
| Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, T/T, D/P |
| Δυνατότητα προσφοράς: | 80.000 τόνοι το χρόνο |
| Θεραπεία του συστήματος: | 95/5 πολυεστέρας Primid | Θεραπεία του όρου: | 180℃×10min |
|---|---|---|---|
| Όξινη αξία (mgKOH/g): | 30-36 | Ιξώδες (MPA·s/200℃): | 3600±700 |
| Μαλακώνοντας σημείο (℃): | 95~105 | Temp μετάβασης γυαλιού. (℃): | ~ 59 |
| Ιδιότητες: | Άριστη ισοπέδωση, καλή αντίσταση διάβρωσης | Εφαρμογή: | Στις 95:5 Primid XL επίστρωμα 552 σκονών |
| Επισημαίνω: | 95/5 διαποτισμένη ρητίνη πολυεστέρα HAA,Αντι κιτρινίζοντας ρητίνη πολυεστέρα HAA |
||
95/5 διαποτισμένη ρητίνη πολυεστέρα, ρητίνη πολυεστέρα HAA με την καλή αντι-κιτρινίζοντας εκτέλεση
◎Εισαγωγή
NH-6586-2 είναι μια διαποτισμένη καρβοξυλική ρητίνη πολυεστέρα που σχεδιάζεται στις 95:5 Primid XL το επίστρωμα 552 σκονών που θεραπεύεται σε 180℃.
Αυτή τη στιγμή, οι θεραπεύοντας πράκτορες που χρησιμοποιούνται στα επιστρώματα σκονών πολυεστέρα είναι κυρίως isocyanurate triglycidyl (TGIC) και β-hydroxyalkylamide (HAA). Εντούτοις, το πρόβλημα υγείας της αλλεργίας δερμάτων που προκαλείται από TGIC έχει προσελκύσει όλο και περισσότερη προσοχή, και η χρήση TGIC έχει περιοριστεί ή έχει απαγορευθεί σε πολλές χώρες και περιοχές λόγω της τοξικότητας της γενετικής μεταλλαξιγένεσης. Επομένως, οι περισσότεροι άνθρωποι έχουν στρέψει την προσοχή τους στο θεραπεύοντας πράκτορα HAA. Οι θεραπεύοντας πράκτορες HAA έχουν αναπτυχθεί τώρα γρήγορα και έχουν γίνει ο κύριος θεραπεύοντας πράκτορας για τις σκόνες πολυεστέρα.
◎Βασικά χαρακτηριστικά γνωρίσματα
Καλή αντίσταση διάβρωσης
Άριστη ισοπέδωση
Άριστες μηχανικές ιδιότητες
Καλό αντι-κιτρίνισμα
Καλή σταθερότητα αποθήκευσης
◎Συστήστε τη διατύπωση: NH-6586-2/HAA
| NH-6586-2 | XL-552 | Υλικό πληρώσεως | Πράκτορας ροής | Benzoin | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Προδιαγραφές Ι:
| Εμφάνιση | Άσπρες ή ανοικτό κίτρινο διαφανείς νιφάδες |
| Χρώμα (50% DMF) | ανώτατος: 2 |
| Όξινος αριθμός (mgKOH/g) | 30~36 |
| Μαλακώνοντας σημείο (℃) | 95~105 |
| Temp μετάβασης γυαλιού. (℃) | ~59 |
| Ιξώδες τήξης (200℃, κώνος/πιάτο, MPA·του s) | 3600±700 |
| Ικανότητα αμέσου αντιδράσεως σε 180℃ (s, 5% XL552) | 180±80 |
| Θεραπεία της απαίτησης | 180℃×10min |
| Συσκευασία | Τσάντες PE, βάρος 25kg ± 0.1kg δικτύου/τσάντα |
◎Προδιαγραφές ΙΙ:
| Όρος εξώθησης | Εξωθητής δύο-βιδών | |
| Ζώνη Ι: 90~110℃ | Ζώνη ΙΙ: 110~120℃ | |
| Ταχύτητα της επανάστασης | 500~1200rpm | |
| Λεπτομέρεια της σκόνης | <100μm | |
| Όρος εφαρμογής | Ηλεκτροστατικός ψεκασμός με | 40~70KV |
| Πάχος ταινιών επιστρώματος | 50~70μm | |
| Αφαιρεσμένος το λίπος ελασματοποιημένος εν ψυχρώ χάλυβας | 0.5mm | |
| Ιδιότητες ταινιών | Χρόνος πηκτωμάτων (180℃, SEC) | 180~300 |
| Οριζόντια ροή (180℃, χιλ.) | 26~30 | |
| Σχολιάστε (60°) | ≥85% | |
| Κάμψη (φ1mm) | Πέρασμα | |
| Κόλλα (1mm, βαθμός) | 0 | |
| Σκληρότητα μολυβιών | ≥1H | |
| Αντίκτυπος (50cm) | Πέρασμα | |
◎Περισσότεροι κώδικες:
| Κώδικας | Αναλογία | Κύκλος θεραπείας | Όξινη αξία (mgKOH/g) | Ιξώδες (mPa.s/200℃) | Tg (℃) | Ικανότητα αμέσου αντιδράσεως (s/180℃) | Ιδιότητες |
| NH6582 | 95/5 | 180℃×10min | 30~35 | 4600~6000 | ~61 | 150-220 | Καλή σταθερότητα αποθήκευσης, άριστες μηχανικές ιδιότητες και καλή υπαίθρια διάρκεια. |
| NH6583 | 95/5 | 180℃×10min | 30~35 | 2500~3500 | ~56 | 200-290 | Πολύ καλή ροή, άριστες μηχανικές ιδιότητες και οπή καρφίτσας ελεύθερες στις παχιές ταινίες. |
| NH6584 | 95/5 | 180℃×10min | 30~36 | 2200~4200 | ~60 | 200-400 | Σημαντική ροή, άριστες μηχανικές ιδιότητες, αποδοτικότητα δαπανών. |
| Nh6586-2 | 95/5 | 180℃×10min | 30~35 | 3000~4000 | ! 59 | 280-480 | Καλή σταθερότητα αποθήκευσης και μηχανικές ιδιότητες, καλές υπαίθριες διάρκεια και ροή. |
| NH6587 | 95/5 | 180℃×10min | 30~36 | 5000~7000 | ~67 | 120-280 | Άριστη σταθερότητα αποθήκευσης και μηχανικές ιδιότητες, καλές υπαίθριες διάρκεια και ροή. |
| NH6686 | 96/4 | 180℃×10min | 24~29 | 4000~5500 | ~59 | 200-350 | Κατάλληλος για τα γενικά βιομηχανικά προϊόντα. Χαμηλή hardener ζήτηση, καλή ροή και οπή καρφίτσας ελεύθερες στις παχιές ταινίες. |
◎Παρατηρήσεις: Όλες οι ρητίνες πολυεστέρα θα μπορούσαν να προσαρμοστούν στον μη-κασσίτερο (α), τους αντι καυστήρες αερίου (ζ), το πυροβόλο όπλο tribo (τ) και anti-blooming (f).

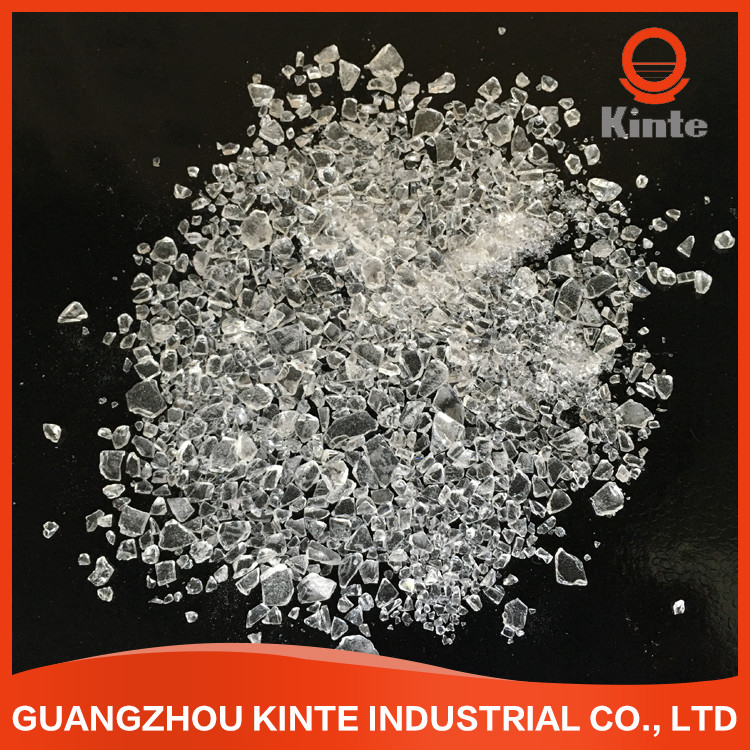

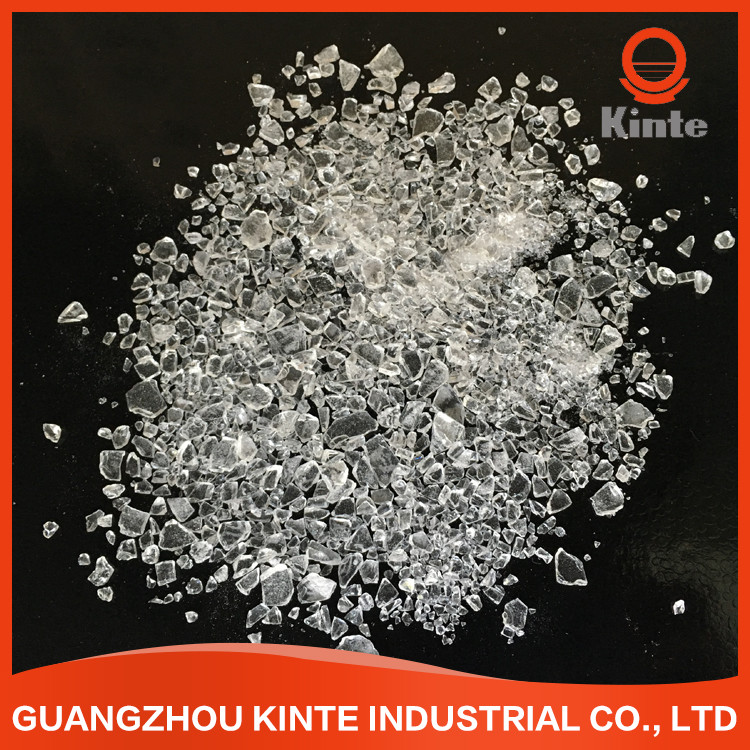

◎Το προϊόν παρουσιάζει:
