| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | KINTE |
| Πιστοποίηση: | ISO90001, ISO14000, Reach, Qualicoat, ROHS |
| Αριθμό μοντέλου: | NH6562 |
| Ποσότητα παραγγελίας min: | 1000KG |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | 80.000 τόνοι το χρόνο |
| Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |
| Δυνατότητα προσφοράς: | 25Kg/PE τσάντα, 875Kg/Pallet, 17,500Kg/20GP |
| Σύστημα θεραπείας: | 95:5 Polyester/HAA | Όρος θεραπείας: | 160℃×10min |
|---|---|---|---|
| Όξινος αριθμός (mgKOH/g): | 30~35 | Ιξώδες (MPA·s/200℃): | 3700±600 |
| Tg (℃): | ~53 | Ικανότητα αμέσου αντιδράσεως σε 180℃ (s, 5% T105): | 210±30 |
| Ιδιότητες: | Άριστη ισοπέδωση και καλή αντίσταση διάβρωσης | Εφαρμογή: | Για τον πολυεστέρα/το σύστημα επιστρώματος σκονών Primid |
| Επισημαίνω: | Ρητίνη πολυεστέρα HAA,160 βαθμός που θεραπεύει τη ρητίνη πολυεστέρα |
||
160 βαθμός που θεραπεύει τη ρητίνη πολυεστέρα, ρητίνη πολυεστέρα 95:5 HAA με την άριστη ισοπέδωση
◎Εισαγωγή
NH6562 είναι μια διαποτισμένη καρβοξυλική ρητίνη πολυεστέρα για το σύστημα επιστρώματος πολυεστέρα/primid σκονών στην αναλογία 95:5.
Σαν solvent-free στερεό επίστρωμα, τα επιστρώματα σκονών έχουν σχεδόν μηές εκπομπές Ποε και μειώνουν πολύ την περιβαλλοντική ρύπανση. Μεταξύ τους, ο πολυεστέρας/το hydroxyalkyl σύστημα αμιδίων (HAA) δεν αποτελεί απειλή για τις ανθρώπινες υγείες λόγω της μη-τοξικότητας HAA και έχει το πλεονέκτημα φιλικότεροι προς το περιβάλλον.
Εντούτοις, η θερμοκρασία θεραπείας των περισσότερων συστημάτων στα επιστρώματα σκονών είναι 180-200°C, και υψηλής θερμοκρασίας κατανάλωση ενέργειας μέσων μεγαλύτερη, η οποία δεν είναι συμβάλλουσα στην ενέργεια - αποταμίευση. NH6562 μπορεί να επιτύχει τη χαμηλής θερμοκρασίας θεραπεία, που μπορεί όχι μόνο να μειώσει περισσότερη κατανάλωση ενέργειας και να σώσει πολλή ενέργεια για να μειώσει πολύ τις δαπάνες, αλλά και να επεκτείνει τον τομέα εφαρμογής των επιστρωμάτων σκονών.
◎Βασικά χαρακτηριστικά γνωρίσματα
Άριστη ισοπέδωση
Άριστες μηχανικές ιδιότητες
Καλή αντίσταση διάβρωσης
Κατάλληλος για τη χαμηλή θερμοκρασία που θεραπεύει σε 160℃
◎Συστήστε τη διατύπωση: Nh3295h-TGIC
| NH-6562 | XL-552 | Υλικό πληρώσεως | Πράκτορας ροής | Benzoin | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Προδιαγραφές Ι

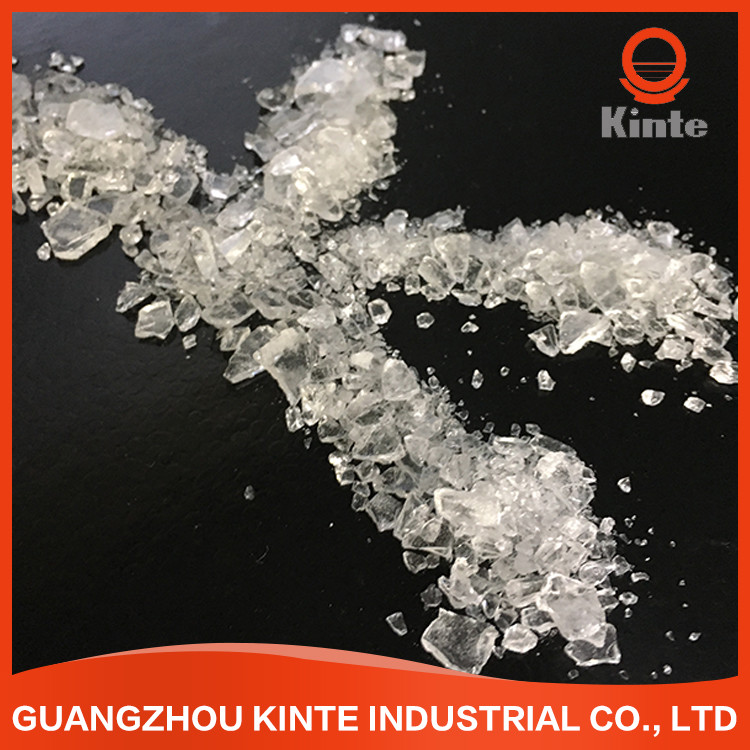

| Εμφάνιση | Άσπρες ή ανοικτό κίτρινο διαφανείς νιφάδες |
| Χρώμα (50% DMF) | ανώτατος: 2 |
| Όξινος αριθμός (mgKOH/g) | 30~35 |
| Μαλακώνοντας σημείο (℃) | 95~105 |
| Temp μετάβασης γυαλιού. (℃) | ~53 |
| Ιξώδες τήξης (200℃, κώνος/πιάτο, MPA·του s) | 3200~4400 |
| Ικανότητα αμέσου αντιδράσεως σε 180℃ (s, 5% T105) | 180~240 |
| Θεραπεία της απαίτησης | 160℃×10min |
| Συσκευασία | Τσάντες PE, βάρος 25kg ± 0.1kg δικτύου/τσάντα |
◎Προδιαγραφές ΙΙ
| Όρος εξώθησης | Εξωθητής δύο-βιδών | |
| Ζώνη Ι: 90~110℃ | Ζώνη ΙΙ: 110~120℃ | |
| Ταχύτητα της επανάστασης | 500~1200rpm | |
| Λεπτομέρεια της σκόνης | <100μm | |
| Όρος εφαρμογής | Ηλεκτροστατικός ψεκασμός με | 40~70KV |
| Πάχος ταινιών επιστρώματος | 50~100μm | |
| Αφαιρεσμένος το λίπος ελασματοποιημένος εν ψυχρώ χάλυβας | 0.5mm | |
| Ιδιότητες ταινιών | Χρόνος πηκτωμάτων (180℃, SEC) | 160~220 |
| Οριζόντια ροή (180℃, χιλ.) | 25~29 | |
| Σχολιάστε (60°) | ≥85% | |
| Κάμψη (φ1mm) | Πέρασμα | |
| Κόλλα (1mm, βαθμός) | 0 | |
| Σκληρότητα μολυβιών | ≥1H | |
| Αντίκτυπος (50cm) | Πέρασμα | |
◎Περισσότερος κώδικας
| Κώδικας | Αναλογία | Κύκλος θεραπείας | Όξινη αξία (mgKOH/g) | Ιξώδες (mPa.s/200℃) | Tg (℃) | Ικανότητα αμέσου αντιδράσεως (s/180℃) | Ιδιότητες |
| NH6562 | 95/5 | 160℃*10min | 30~35 | 3200~4400 | ~53 | 180-240 | Γιατί χαμηλός ψήστε τα επιστρώματα σκονών με την καλή ροή. |
| NH6563 | 95/5 | 160℃*15min | 30~34 | 3100~4500 | ~58 | 150-210 | Γιατί χαμηλός ψήστε τα επιστρώματα σκονών με την καλή ροή και τις μηχανικές ιδιότητες. |
| NH6566 | 95/5 |
155℃×15min Ή 180℃×6min
|
32~38 | 3500~5500 | ~57 | 190-310 | Γιατί χαμηλός ψήστε ή γρήγορος θεραπεύστε τα επιστρώματα σκονών με την καλή σταθερότητα αποθήκευσης και την υπαίθρια διάρκεια. |
◎Παρατηρήσεις: Όλες οι ρητίνες πολυεστέρα θα μπορούσαν να προσαρμοστούν στον μη-κασσίτερο (α), τους αντι καυστήρες αερίου (ζ), το πυροβόλο όπλο tribo (τ) και anti-blooming (f).
◎Το προϊόν παρουσιάζει
