| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | KINTE |
| Πιστοποίηση: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Αριθμό μοντέλου: | Nh6582-2 |
| Ποσότητα παραγγελίας min: | 1000KG |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | 25Kg/PE τσάντα, 875Kg/Pallet, 17,500Kg/20GP |
| Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |
| Δυνατότητα προσφοράς: | 80.000 τόνοι το χρόνο |
| Θεραπεία του τύπου: | Πολυεστέρας/Primid σε αναλογία 95:5 | Θεραπεία του χρόνου: | 180℃×10min |
|---|---|---|---|
| Όξινη αξία (mgKOH/g): | 30~35 | Ιξώδες (MPA·s/200℃): | 4600~6000 |
| Μαλακώνοντας σημείο (℃): | 100~110 | Temp μετάβασης γυαλιού. (℃): | ~61 |
| Ιδιότητες: | Άριστες μηχανικές ιδιότητες | Εφαρμογή: | Στις 95:5 Primid XL επίστρωμα 552 σκονών |
| Επισημαίνω: | Ρητίνη πολυεστέρα HAA,Ρητίνη θεραπείας HAA 180 βαθμού,Ρητίνη επιστρώματος HAA σκονών Primid |
||
95/5 ρητίνη πολυεστέρα HAA, θεραπεία 180 βαθμού με το καλό αντι-κιτρίνισμα για το επίστρωμα σκονών Primid
◎Εισαγωγή
NH-6582-2 είναι μια διαποτισμένη καρβοξυλική ρητίνη πολυεστέρα που σχεδιάζεται στις 95:5 Primid XL το επίστρωμα 552 σκονών που θεραπεύεται σε 180℃.
Τα επιστρώματα σκονών είναι στερεά επιστρώματα ρητίνης σκονών συνθετικά που αποτελούνται από τις στερεές ρητίνες, τις χρωστικές ουσίες, τα υλικά πληρώσεως, και τις πρόσθετες ουσίες. Διαφορετικό από τα κοινά διαλυτικός-βασισμένα επιστρώματα και τα βασισμένα στο νερό επιστρώματα, το μέσο διασποράς του δεν είναι διαλυτικό και νερό, αλλά αέρας. Έχει τα χαρακτηριστικά κανενός διαλυτικής ρύπανσης, σχηματισμού ταινιών 100%, και μικρής κατανάλωσης ενέργειας. Εντούτοις, τα επιστρώματα σκονών είναι επιρρεπής σε σχηματισμός οπών καρφίτσας έναντι των υγρών επιστρωμάτων, ο οποίος έχει επιπτώσεις στην απόδοση ταινιών και την απόδοση. Προκειμένου να λυθεί το πρόβλημα των οπών καρφίτσας, benzoin χρησιμοποιείται για να εξαερώσει, αλλά ενώ benzoin αποβάλλει τις οπές καρφίτσας, είναι επίσης εύκολο να προκληθεί το κιτρίνισμα της ταινίας χρωμάτων.
Ενώ NH-6582-2 μπορούν να λύσουν τα ανωτέρω δύο προβλήματα, δεν θα υπάρξει καμία οπή καρφίτσας κατά τη διάρκεια του σχηματισμού ταινιών, και έχει επίσης την καλή αντι-κιτρινίζοντας εκτέλεση.
◎Βασικά χαρακτηριστικά γνωρίσματα
Άριστες μηχανικές ιδιότητες
Καλό αντι-κιτρίνισμα
Οπή καρφίτσας ελεύθερη στις παχιές ταινίες
Καλές αντίσταση διάβρωσης και σταθερότητα αποθήκευσης
◎Συστήστε τη διατύπωση: NH-6582/HAA
| NH-6582 | Primid XL-552 | Υλικό πληρώσεως & χρωστική ουσία | Ισοπεδώνοντας πράκτορας | Benzoin | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Προδιαγραφές Ι

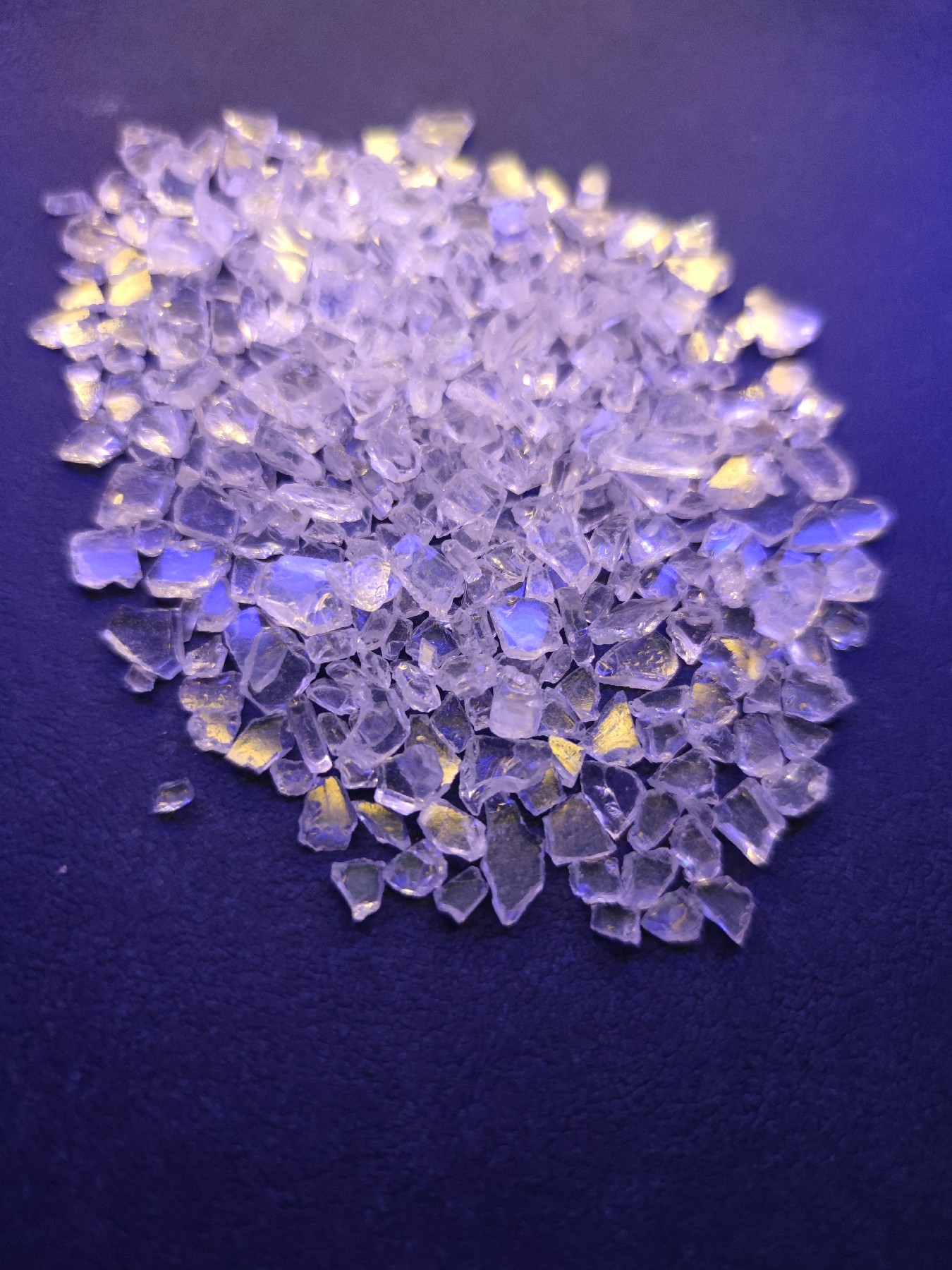

| Εμφάνιση | Άσπρος ή χλωμός - κίτρινες διαφανείς νιφάδες |
| Χρώμα (50% DMF) | ανώτατος: 2 |
| Όξινος αριθμός (mgKOH/g) | 30~35 |
| Μαλακώνοντας σημείο (℃) | 100~110 |
| Temp μετάβασης γυαλιού. (℃) | ~61 |
| Ιξώδες τήξης (200℃, κώνος/πιάτο, MPA·του s) | 5400±800 |
| Ικανότητα αμέσου αντιδράσεως σε 180℃ (s, 5% XL552) | 185±35 |
| Θεραπεία της απαίτησης | 180℃×10min |
| Συσκευασία | Τσάντες PE, βάρος 25kg ± 0.1kg δικτύου/τσάντα |
◎Προδιαγραφές ΙΙ
| Όρος εξώθησης | Εξωθητής δύο-βιδών | |
| Ζώνη Ι: 90~110℃ | Ζώνη ΙΙ: 110~120℃ | |
| Ταχύτητα της επανάστασης | 500~1200rpm | |
| Λεπτομέρεια της σκόνης | <100μm | |
| Όρος εφαρμογής | Ηλεκτροστατικός ψεκασμός με | 40~70KV |
| Πάχος ταινιών επιστρώματος | 50~70μm | |
| Αφαιρεσμένος το λίπος ελασματοποιημένος εν ψυχρώ χάλυβας | 0.5mm | |
| Ιδιότητες ταινιών | Χρόνος πηκτωμάτων (180℃, SEC) | 120~200 |
| Οριζόντια ροή (180℃, χιλ.) | 23~27 | |
| Σχολιάστε (60°) | ≥85% | |
| Κάμψη (φ1mm) | Πέρασμα | |
| Κόλλα (1mm, βαθμός) | 0 | |
| Σκληρότητα μολυβιών | ≥1H | |
| Αντίκτυπος (50cm) | Πέρασμα | |
◎Περισσότερος κώδικας
| Κώδικας | Αναλογία | Κύκλος θεραπείας | Όξινη αξία (mgKOH/g) | Ιξώδες (mPa.s/200℃) | Tg (℃) | Ικανότητα αμέσου αντιδράσεως (s/180℃) | Ιδιότητες |
| NH6582 | 95/5 | 180℃*10min | 30~35 | 4600~6000 | ~61 | 150~220 | Καλή σταθερότητα αποθήκευσης, άριστες μηχανικές ιδιότητες και καλή υπαίθρια διάρκεια. |
| NH6583 | 95/5 | 180℃*10min | 30~35 | 2500~3500 | ~56 | 200~290 | Πολύ καλή ροή, άριστες μηχανικές ιδιότητες, και οπή καρφίτσας ελεύθερη στις παχιές ταινίες. |
| NH6584 | 95/5 | 180℃*10min | 30~36 | 2200~4200 | ~60 | 200~400 | Σημαντική ροή, άριστες μηχανικές ιδιότητες, effeciency δαπανών. |
| Nh6586-2 | 95/5 | 180℃*10min | 30~35 | 3000~4000 | ~59 | 280~480 | Καλή σταθερότητα αποθήκευσης, άριστη ροή και μηχανικές ιδιότητες. |
| NH6587 | 95/5 | 180℃*10min | 30~36 | 5000~7000 | ~67 | 120~280 | Άριστη σταθερότητα αποθήκευσης και μηχανικές ιδιότητες, καλές υπαίθριες διάρκεια και ροή. |
◎Παρατηρήσεις: Όλες οι ρητίνες πολυεστέρα θα μπορούσαν να προσαρμοστούν στον μη-κασσίτερο (α), τους αντι καυστήρες αερίου (ζ), το πυροβόλο όπλο tribo (τ) και anti-blooming (f).
◎Το προϊόν παρουσιάζει
