| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | KINTE |
| Πιστοποίηση: | ISO14000, ISO90001, Qualicoat, ROHS, Reach |
| Αριθμό μοντέλου: | NH5001 & NH5508 |
| Ποσότητα παραγγελίας min: | 1000KG |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | 25Kg/PE τσάντα, 875Kg/Pallet, 17,500Kg/20GP |
| Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |
| Δυνατότητα προσφοράς: | 80.000 τόνοι το χρόνο |
| Τύπος προϊόντων: | Ξηρός-συνδυασμένες ρητίνες πολυεστέρα | Θεραπεία του συστήματος: | Θεραπευμένο TGIC σύστημα |
|---|---|---|---|
| Αναλογία: | 90/10 & 95/5 | Θεραπεία του κύκλου: | 200℃×10min |
| Ιδιότητες: | Άριστες υπαίθριες διάρκεια και ροή | Εφαρμογή: | Ξηρός-συνδυασμένος για τα χαμηλά επιστρώματα σκονών ερμηνείας |
| AV (mgKOH/g): | 46~54 & 19~25 | Tg (℃): | ~65 & ~63 |
| Επισημαίνω: | TGIC θεράπευσε την ξηρά συνδυασμένη ρητίνη πολυεστέρα,Διαποτισμένη συνδυασμένη ρητίνη πολυεστέρα |
||
TGIC θεράπευσε την ξηρός-συνδυασμένη ρητίνη πολυεστέρα, άριστες υπαίθριες διαποτισμένες διάρκεια ρητίνες πολυεστέρα
◎Εισαγωγή
NH5001/NH5508 είναι διαποτισμένες καρβοξυλικές ρητίνες πολυεστέρα για τα χαμηλά επιστρώματα σκονών ερμηνείας polyester/TGIC με μια ξηρά διαδικασία συνδυασμού.
Τα τελευταία χρόνια, η βιομηχανία επιστρωμάτων είναι στον ανερχόμενο, και η συνολική παραγωγή του χρώματος έχει πηδήσει επίσης στην πρώτη γραμμή του κόσμου, διαμορφώνοντας μια σχετική βιομηχανική ομάδα, προωθώντας ενεργά την τεχνολογικές επανάσταση και την ανάπτυξη στον παραδοσιακό τομέα ζωγραφικής. Κατά τη διάρκεια αυτής της περιόδου, τα φωτεινά επιστρώματα υψηλός-ερμηνείας αγαπήθηκαν βαθειά από τους καταναλωτές για το φωτεινές χρώμα και τη φωτεινότητά τους και εξουσίασαν την αγορά επιστρωμάτων για πολύ καιρό. Εντούτοις, με τη συνεχή βελτίωση του βιοτικού επιπέδου των ανθρώπων, αφ' ενός, οι καταναλωτές θεωρούν ότι η αντανάκλαση των φωτεινών επιστρωμάτων υψηλός-ερμηνείας είναι σοβαρότερη μετά από τη μαγνητοσκόπηση, η οποία είναι επιβλαβής στα ανθρώπινα μάτια αφ' ετέρου, η καταναλωτική αισθητική έννοια τείνει όλο και περισσότερο στον ελεύθερο χρόνο, μοντέρνος και προσωπικός. Συνδεμένος με το βουίζοντας αίτημα των βιομηχανιών συσκευών αυτοκινήτων και σπιτιών της χώρας μου. Αυτοί οι παράγοντες έχουν οδηγήσει σε μια δραματική αύξηση στην απαίτηση για τα χαμηλά επιστρώματα ερμηνείας με μια μαλακότερη εμφάνιση.
Η ρητίνη είναι ένα αναπόφευκτο συστατικό των επιστρωμάτων, έτσι μπορούμε να λάβουμε χαμηλό σχολιάζουμε με τη μίξη των διαφορετικών ρητινών για να κάνουμε την ταινία επιστρώματος να συρρικνωθεί άνισα και να παραγάγει την μικροϋπολογιστής-τραχύτητα, η οποία μπορεί να αποφύγει τη χρήση matting των πρακτόρων και να μειώσει το κόστος των επιστρωμάτων.
◎Βασικά χαρακτηριστικά γνωρίσματα
Άριστη ισοπέδωση
Καλές μηχανικές ιδιότητες
Καλή χημική αντίσταση και λεπτό αντι-κιτρίνισμα
Καλή σταθερότητα αποθήκευσης
◎Συστήστε τη διατύπωση:
| Διατύπωση | NH5001 | NH5508 | TGIC | TiO2 | BaSO4 | Ισοπεδώνοντας πράκτορας | Benzoin |
| Ι | 270 | — | 30 | 75 | 125 | 3 | 1.5 |
| ΙΙ | — | 270 | 14 | 75 | 125 | 3 | 1.5 |
| Διατύπωση | NH5001 | NH5508 | TGIC | TiO2 | Ισοπεδώνοντας πράκτορας | Benzoin |
| Ι | 270 | — | 30 | 150 | 3 | 1.5 |
| ΙΙ | — | 270 | 14 | 150 | 3 | 1.5 |
◎Προδιαγραφές Ι
| Στοιχεία | NH5001 | NH5508 |
| Εμφάνιση | Χλωμιάστε - κίτρινη νιφάδα | Χλωμιάστε - κίτρινη νιφάδα |
| Χρώμα (50% DMF) | ≤3 | ≤2 |
| Όξινος αριθμός (mgKOH/g) | 46~54 | 19~25 |
| Μαλακώνοντας σημείο (℃) | 103~113 | 103~113 |
| Temp μετάβασης γυαλιού. (℃) | ~65 | ~63 |
| Ιξώδες τήξης (200℃, κώνος/πιάτο, MPA·του s) | 5100±800 | 7200±800 |
| Ικανότητα αμέσου αντιδράσεως s (180℃, 10, 5% TGIC) | 420±120 | 420±120 |
| Θεραπεία της απαίτησης | 200℃×10min | |
| Συσκευασία | Τσάντες PE, βάρος 25kg ± 0.1kg δικτύου/τσάντα | |
◎Προδιαγραφές ΙΙ
| Όρος εξώθησης | Εξωθητής δύο-βιδών | |
| Ζώνη Ι: 90~110℃ | Ζώνη ΙΙ: 110~120℃ | |
| Ταχύτητα της επανάστασης | 500~1200rpm | |
| Λεπτομέρεια της σκόνης | <100μm | |
| Μίγμα Ι και ΙΙ σε αναλογία 1:1 βάρους μετά από να αλέσει. | ||
| Όρος εφαρμογής | Ηλεκτροστατικός ψεκασμός με | 40~70KV |
| Πάχος ταινιών επιστρώματος | 50~70μm | |
| Αφαιρεσμένος το λίπος ελασματοποιημένος εν ψυχρώ χάλυβας | 0.5mm | |
| Ιδιότητες ταινιών | Σχολιάστε (60°) | ≤40% |
| Κόλλα (1mm, βαθμός) | 0 | |
| Σκληρότητα μολυβιών | ≥2H | |
| Άμεση αντίσταση αντίκτυπου | πέρασμα 50kg·εκατ. | |
◎Περισσότερος κώδικας
| Κώδικας | Αναλογία | Κύκλος θεραπείας | Όξινη αξία (mgKOH/g) | Ιξώδες (mPa.s/200℃) | Tg (℃) | Ικανότητα αμέσου αντιδράσεως (s/180℃) | Ιδιότητες |
| NH5001 | 90/10 | 200℃*10min | 46~54 | 4300~5900 | ~65 | 25-75 | Ξηρός-συνδυασμένος για τα χαμηλά επιστρώματα σκονών ερμηνείας με την άριστες υπαίθριες διάρκεια και τη ροή. |
| NH5008 | 95/5 | 200℃*10min | 19~25 | 6400~8000 | ~63 | 300-540 | |
| NH5307 | 93/7 | 200℃*15min | 30~36 | 3500~6500 | ~65 | 120-240 | Άριστη υπαίθρια διάρκεια, πολύ καλή αντι-κιτρίνισμα και αντίσταση βραστού νερού. |
◎Παρατηρήσεις: Όλες οι ρητίνες πολυεστέρα θα μπορούσαν να προσαρμοστούν στον μη-κασσίτερο (α), τους αντι καυστήρες αερίου (ζ), το πυροβόλο όπλο tribo (τ) και anti-blooming (f).

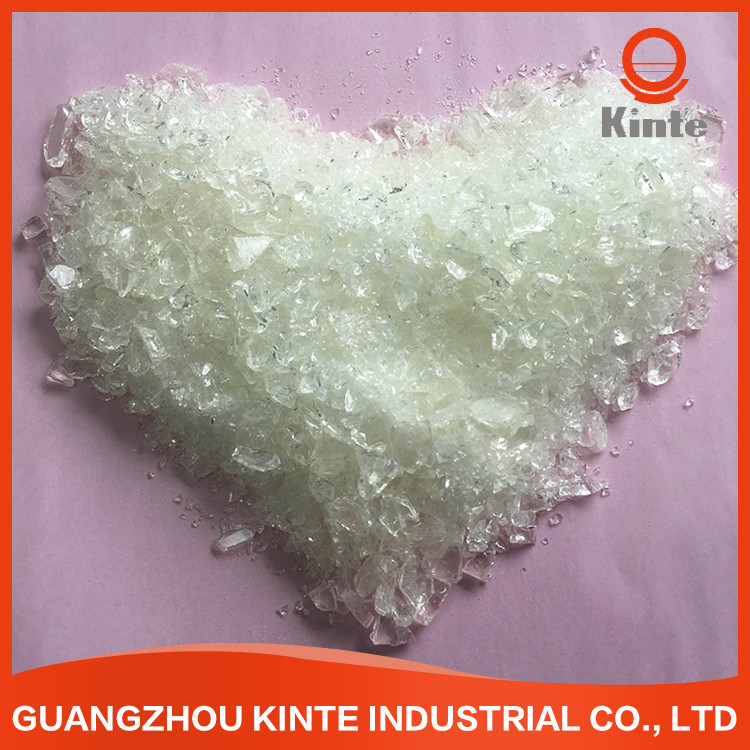

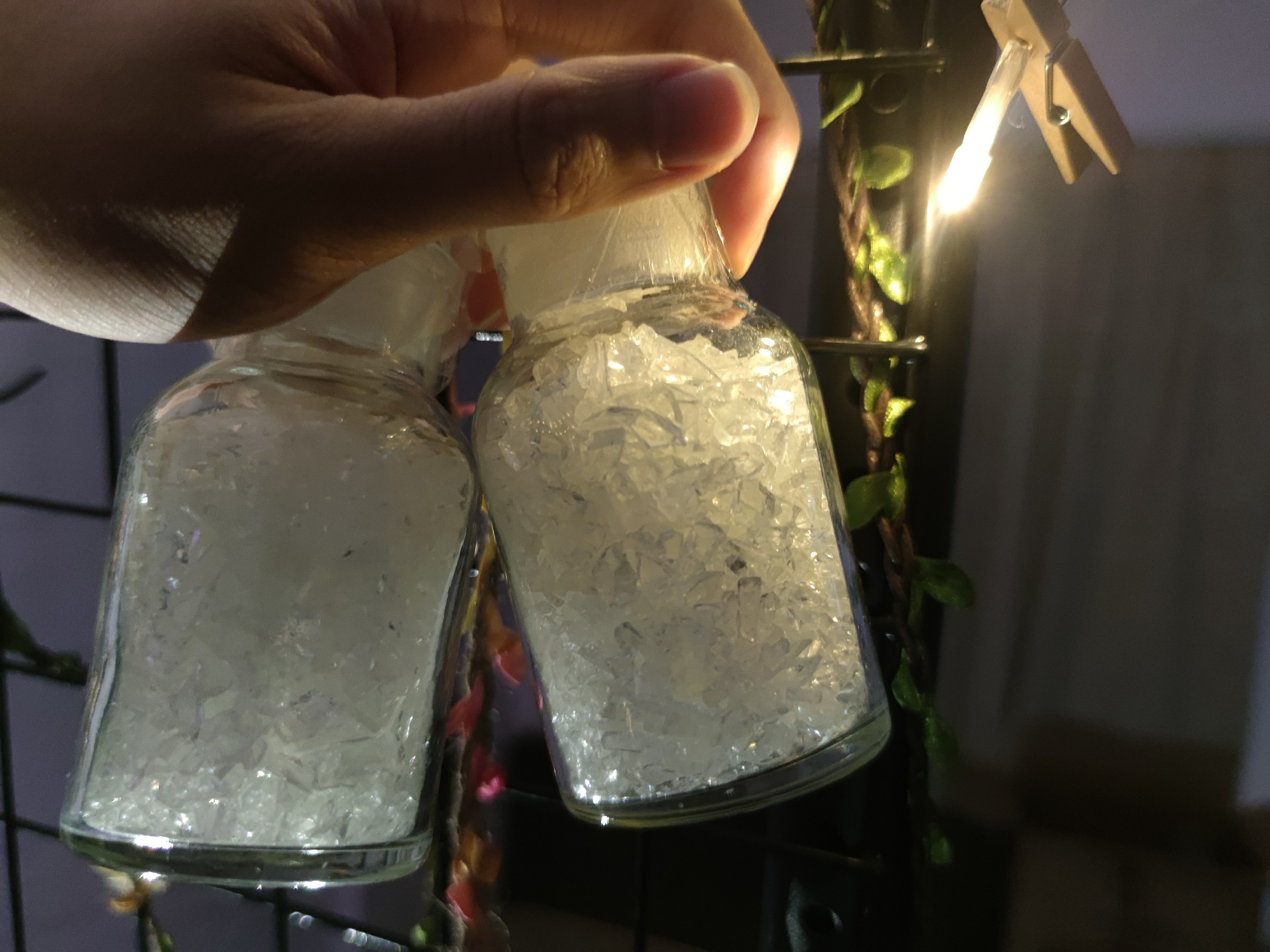

◎Το προϊόν παρουσιάζει
