| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | KINTE |
| Πιστοποίηση: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Αριθμό μοντέλου: | NH8002&NH8507 |
| Ποσότητα παραγγελίας min: | 1000KG |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | 25Kg/PE τσάντα, 875Kg/Pallet, 17,500Kg/20GP |
| Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |
| Δυνατότητα προσφοράς: | 80.000 τόνοι το χρόνο |
| Τύπος προϊόντων: | Ξηρός-συνδυασμένες ρητίνες πολυεστέρα TGIC | Θεραπευμένο σύστημα: | TGIC που θεραπεύει το σύστημα |
|---|---|---|---|
| Θεραπευμένος χρόνος: | 200℃×10min | Αναλογία: | 90/10 & 95/5 |
| Όξινος αριθμός (mgKOH/g): | 49~55 & 20~25 | Temp μετάβασης γυαλιού. (℃): | ~61 & ~62 |
| Ιδιότητες: | Σημαντική ξηρά Matting μίγματος απόδοση | Εφαρμογή: | Για το υπαίθριο επίστρωμα σκονών ημι-ερμηνείας |
| Επισημαίνω: | Ρητίνη πολυεστέρα μπλέντερ καιρικής αντίστασης,TGIC που θεραπεύει τη ρητίνη πολυεστέρα μπλέντερ |
||
Καλή καιρική αντίσταση TGIC που θεραπεύει τις ρητίνες, ρητίνες πολυεστέρα μπλέντερ για Matting τα επιστρώματα σκονών
◎Εισαγωγή
NH8002 και NH8507 είναι ρητίνες πολυεστέρα με την υψηλή και χαμηλή όξινη αξία αντίστοιχα, οι οποίες χρησιμοποιούνται στο σύστημα επιστρώματος σκονών polyester/TGIC. Αφότου γίνονται αντίστοιχα NH8002 και NH8507 στη σκόνη, να είναι ξηροί που αναμιγνύονται μπορούν για να κατασκευάσουν τα υπαίθρια επιστρώματα σκονών ημι-ερμηνείας.
Το Nowdays, thermosetting επιστρώματα σκονών χρησιμοποιείται ευρέως για να ντύσει πολλά διαφορετικά άρθρα. Τα περισσότερα από αυτά τα επιστρώματα σκονών θα μπορούσαν να παρέχουν στις ταινίες επιστρώματος την υψηλή ερμηνεία αφότου λειωμένος και θεραπευμένος, χαρακτηριστικά ίσος με ή μεγαλύτερος από 90% σχολιάστε.
Τα τελευταία χρόνια, καθώς οι αντιλήψεις των χρηστών για την ταινία σχολιάζουν έχει αλλάξει, η απαίτηση για τα επιστρώματα σκονών που μπορούν να παρέχουν τα επιστρώματα καλής ποιότητας και να πρέπει χαμηλός να σχολιάσουν αυξάνονται, παραδείγματος χάριν, για την επένδυση ορισμένων εξαρτημάτων στη αυτοκινητοβιομηχανία, όπως οι ρόδες, τους προφυλακτήρες, κ.λπ., ή για να ντύσουν τα φύλλα μετάλλων και τις ακτίνες που χρησιμοποιούνται στην κατασκευή.
◎Βασικά χαρακτηριστικά γνωρίσματα
Άριστες μηχανικές ιδιότητες
Σημαντικές ξηρές matting μίγματος ιδιότητες
Καλή αντοχή στις καιρικές συνθήκες
Καλή ισοπέδωση
◎Προδιαγραφές Ι
| Στοιχεία | NH8002 | NH8507 | Μέθοδος δοκιμής |

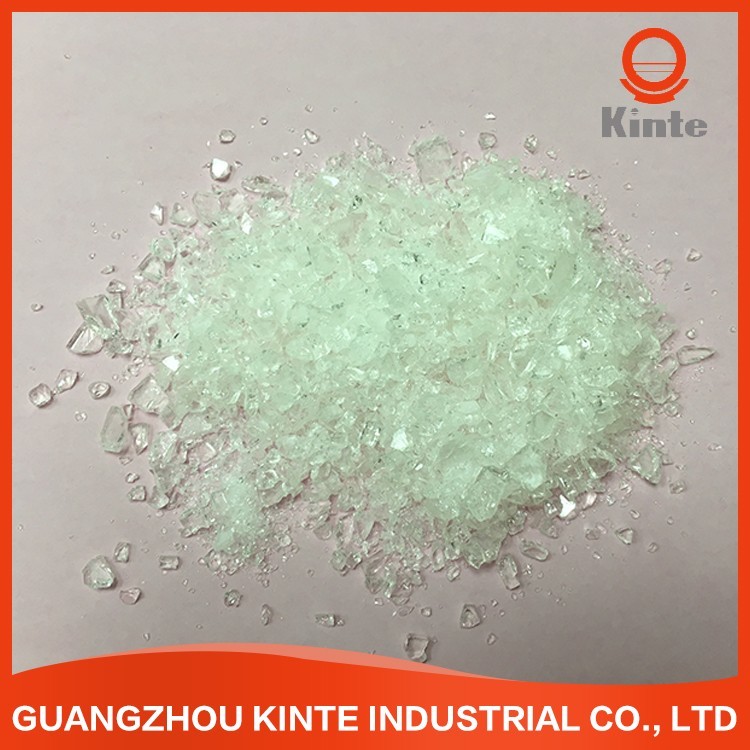

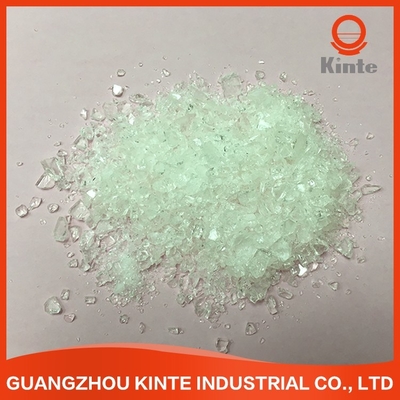

| Εμφάνιση | Light-colored νιφάδα | Light-colored νιφάδα | T/GDTL 004-2019 |
| Όξινος αριθμός (mgKOH/g) | 49~55 | 20~25 | GB/T 6743-2008 |
| Μαλακώνοντας σημείο (℃) | 103~113 | 103~113 | GB/T 12007,6 |
| Temp μετάβασης γυαλιού. (℃) | ~61 | ~62 | GB/T 19466,2 |
| Ιξώδες τήξης (ICI, MPA·s/200℃) | 3500-6500 | 6500-9500 | GB/T 9751.1-2008 |
| Ικανότητα αμέσου αντιδράσεως σε 180℃ (s, 10, 5% TGIC) | 50-150 | 150-350 | T/GDTL 004-2019 |
| Θεραπεία της απαίτησης | 200℃×10min | ||
| Συσκευασία | Τσάντες PE, βάρος 25kg ± 0.1kg δικτύου/τσάντα | ||
◎Προδιαγραφές ΙΙ
| Όρος εξώθησης | Εξωθητής δύο-βιδών | |
| Θερμοκρασία σακακιών | 110~120℃ | |
| Ταχύτητα της επανάστασης | 500~1200rpm | |
| Λεπτομέρεια της σκόνης | <100μm | |
| Όρος εφαρμογής | NH8002 και NH8507 εξωθήθηκε χωριστά σύμφωνα με τον τύπο, και οι δύο νιφάδες αναμίχθηκαν και κονιοποιήθηκαν στις 1:1. | |
| Ηλεκτροστατικός ψεκασμός με | 40~70KV | |
| Πάχος ταινιών επιστρώματος | 50~70μm | |
| Αφαιρεσμένος το λίπος ελασματοποιημένος εν ψυχρώ χάλυβας | 0.5mm | |
| Ιδιότητες ταινιών | Σχολιάστε (60°) | 25-50 |
| Κάμψη (φ2mm) | Πέρασμα | |
| Κόλλα (1mm, βαθμός) | 0 | |
| Σκληρότητα μολυβιών | ≥H | |
| Αντίκτυπος (50cm) | Πέρασμα | |
◎Περισσότερος κώδικας
| Κώδικας | Αναλογία | Κύκλος θεραπείας | Όξινη αξία (mgKOH/g) | Ιξώδες (mPa.s/200℃) | Tg (℃) | Ικανότητα αμέσου αντιδράσεως (s/180℃) | Ιδιότητες |
| NH8001 | 90/10 | 200℃*10min | 48~54 | 2700~4300 | ~62 | 50-110 |
Ξηρός-συνδυασμένος για 25-40% σχολιάστε το επίστρωμα σκονών Άριστο αντι-κιτρίνισμα, καλή ροή. |
| NH-8505 | 95/5 | 200℃*10min | 19~24 | 5000~7500 | ~62 | 280-520 | |
| NH8003 | 90/10 | 200℃*10min | 48~54 | 4000~6000 | ~68 | 60-120 | Ξηρός-συνδυασμένος για τα χαμηλά επιστρώματα σκονών ερμηνείας, κατάλληλα για τα επιστρώματα σκονών τυπωμένων υλών μεταφοράς θερμότητας με την καλή υπαίθρια διάρκεια και τις άριστες μηχανικές ιδιότητες. |
| NH8606 | 96/4 | 200℃*10min | 20~25 | 8000~10000 | ~60 | 280-400 | |
| NH8002 | 90/10 | 200℃*10min | 49~55 | 3500~6500 | ~61 | 50-150 | Ξηρός-συνδυασμένος για τα χαμηλά επιστρώματα σκονών ερμηνείας με την καλή ευελιξία και την υψηλή αντίσταση αντίκτυπου. |
| NH8507 | 95/5 | 200℃*10min | 21~25 | 7500~10500 | ~62 | 200-400 |
◎Παρατηρήσεις: Όλες οι ρητίνες πολυεστέρα θα μπορούσαν να προσαρμοστούν στον μη-κασσίτερο (α), τους αντι καυστήρες αερίου (ζ), το πυροβόλο όπλο tribo (τ) και anti-blooming (f).
◎Το προϊόν παρουσιάζει
