| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | KINTE |
| Πιστοποίηση: | ROHS, ISO14000, ISO90001, Reach, Qualicoat |
| Αριθμό μοντέλου: | NH7805 |
| Ποσότητα παραγγελίας min: | 1000KG |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | 25Kg/PE τσάντα, 875Kg/Pallet, 17,500Kg/20GP |
| Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |
| Δυνατότητα προσφοράς: | 80.000 τόνοι το χρόνο |
| Τύπος θεραπείας: | Ισοκυανικό άλας πολυεστέρα | Αναλογία: | 80:20 |
|---|---|---|---|
| Χρόνος θεραπείας: | 200℃×20min | Αριθμός υδροξυλίου (mgKOH/g): | 35~45 |
| Ιξώδες (MPA·s/200℃): | 5000±1500 | Ικανότητα αμέσου αντιδράσεως σε 180℃ (s, 20% B1530): | 320±80 |
| Ιδιότητες: | Άριστη ροή, υψηλή αντίσταση διάβρωσης | Εφαρμογή: | Για τα επιστρώματα σκονών πολυουρεθάνιου |
| Επισημαίνω: | Ρητίνη ισοκυανικού άλατος πολυεστέρα,80/20 διαποτισμένη ρητίνη ισοκυανικού άλατος |
||
80/20 ρητίνη πολυεστέρα ισοκυανικού άλατος, άριστες ισοπεδώνοντας διαποτισμένες ρητίνες πολυεστέρα
◎Εισαγωγή
NH7805 είναι μια hydroxylated ρητίνη πολυεστέρα για το σύστημα επιστρώματος σκονών πολυεστέρα/ισοκυανικού άλατος, κατάλληλο για τα επιστρώματα σκονών πολυουρεθάνιου.
Τα επιστρώματα σκονών πολυουρεθάνιου αναπτύσσονται στην επικρατούσα τάση των επιστρωμάτων σκονών, που αποτελούν αυξανόμενο ποσοστό των επιστρωμάτων σκονών. Επειδή τα επιστρώματα σκονών πολυουρεθάνιου έχουν την άριστη καιρική αντίσταση, τις άριστες φυσικές και μηχανικές ιδιότητες και την αντίσταση διάβρωσης, η ταινία επιστρώματος είναι φωτεινή και παχουλή, ανθεκτική στο γδάρσιμο, την αντίσταση γρατσουνιών, τη διαλυτική αντίσταση, την καλή ισοπέδωση και την ισχυρή προσκόλληση. Χρησιμοποιείται ευρέως στα ψυγεία, τα πλυντήρια, τα κλιματιστικά μηχανήματα και άλλες οικιακές συσκευές, καθώς επίσης και τα έπιπλα υψηλών σημείων, τα αυτοκίνητα, τις μοτοσικλέτες και άλλες βιομηχανίες.
◎Βασικά χαρακτηριστικά γνωρίσματα
Άριστη ισοπέδωση
Καλή χημική αντίσταση και μηχανικές ιδιότητες
Υψηλή αντίσταση διάβρωσης
Κατάλληλος για τα επιστρώματα σκονών πολυουρεθάνιου
◎Συστήστε τη διατύπωση:
| NH7805 | Hardener | Υλικό πληρώσεως & χρωστική ουσία | Ισοπεδώνοντας πράκτορας | Benzoin |
| 523 | 130 | 334 | 10 | 3 |
◎Προδιαγραφές Ι
| Εμφάνιση | Άσπρος ή χλωμός - κίτρινη διαφανής νιφάδα |
| Χρώμα (50% DMF) | ανώτατος: 2 |
| Αξία υδροξυλίου (mgKOH/g) | 35~55 |
| Μαλακώνοντας σημείο (℃) | 102~112 |
| Temp μετάβασης γυαλιού. (℃) | ~61 |
| Ιξώδες τήξης (200℃, κώνος/πιάτο, MPA·του s) | 3500~6500 |
| Ικανότητα αμέσου αντιδράσεως σε 180℃ (s, 20% B1530) | 240~400 |
| Θεραπεία της απαίτησης | 200℃×20 λ. |
| Συσκευασία | Τσάντες PE, βάρος 25kg ± 0.1kg δικτύου/τσάντα |
◎Προδιαγραφές ΙΙ
| Όρος εξώθησης | Εξωθητής δύο-βιδών | |
| Ζώνη Ι: 90~110℃ | Ζώνη ΙΙ: 110~120℃ | |
| Ταχύτητα της επανάστασης | 500~1200rpm | |
| Λεπτομέρεια της σκόνης | <100μm | |
| Όρος εφαρμογής | Ηλεκτροστατικός ψεκασμός με | 40~70KV |
| Πάχος ταινιών επιστρώματος | 50~70μm | |
| Αφαιρεσμένος το λίπος ελασματοποιημένος εν ψυχρώ χάλυβας | 0.5mm | |
| Ιδιότητες ταινιών | Χρόνος πηκτωμάτων (180℃, SEC) | 660~930 |
| Οριζόντια ροή (180℃, χιλ.) | 29~33 | |
| Σχολιάστε (60°) | ≥85% | |
| Κάμψη (φ1mm) | Πέρασμα | |
| Κόλλα (1mm, βαθμός) | 0 | |
| Σκληρότητα μολυβιών | ≥1H | |
| Αντίκτυπος (50cm) | πέρασμα | |
◎Περισσότερος κώδικας
| Κώδικας | Αναλογία | Κύκλος θεραπείας | Όξινη αξία (mgKOH/g) | Ιξώδες (mPa.s/200℃) | Tg (℃) | Ικανότητα αμέσου αντιδράσεως (s/180℃) | Ιδιότητες |
| NH7401 | 40/60 | 200℃×15 λ. | 280~320 | 7000~11000 | ~55 | 130-250 | Υψηλή ρητίνη αξίας υδροξυλίου. Για ένα τις πυροβοληθείσες ματ PU διατυπώσεις με NH7805. |
| NH7405 | 40/60 | 200℃×15 λ. | 280~320 | 3000~5000 | ~55 | 120-240 | Υψηλή έξοχη ανθεκτική ρητίνη αξίας υδροξυλίου. Για ένα πυροβοληθε'ν ματ PU πνεύμα NH7803 διατυπώσεων. |
| NH7603 | 65/35 | 200℃×15 λ. | 90~120 | 3000~6000 | ~59 | 110-210 | Άριστη ροή και καλή διαλυτική αντίσταση. |
| NH7803 | 80/20 | 200℃×15 λ. | 35~45 | 3000~5000 | ~57 | 300-420 | Χαμηλή έξοχη ανθεκτική ρητίνη αξίας υδροξυλίου. Για μια πυροβοληθείσα ματ PU διατύπωση με NH7405. |
| NH7805 | 80/20 | 200℃×20 λ. | 35~45 | 3500~6500 | ~61 | 240-400 | Άριστη ροή, καλές μηχανικές ιδιότητες, καλή υπαίθρια διάρκεια. |
| NH7807 | 84/16 | 200℃×15 λ. | 27~33 | 9500~10500 | ~62 | 300-400 | Καλή αντίσταση ροής και λεκέδων. |
| NH7808 | 84/16 | 200℃×15 λ. | 25~35 | 7500~10500 | ~59 | 460-660 | Άριστη ροή, καλές μηχανικές ιδιότητες και υπαίθρια διάρκεια. |
| NH7809 | 84/16 | 200℃×15 λ. | 25~35 | 9000~13000 | ~66 | 420-620 | Σημαντικές μηχανικές ιδιότητες, άριστη υπαίθρια διάρκεια. Την αρχιτεκτονική συσκευή σχεδιαγράμματος και σπιτιών που αρχειοθετείται για. |
| NH7908 | 88/12 | 200℃×15 λ. | 20~25 | 9000~12000 | ~57 | 350-580 | Για τη χαμηλή hardener διατύπωση απαίτησης. Καλή ροή και μηχανικές ιδιότητες. |
◎Παρατηρήσεις: Όλες οι ρητίνες πολυεστέρα θα μπορούσαν να προσαρμοστούν στον μη-κασσίτερο (α), τους αντι καυστήρες αερίου (ζ), το πυροβόλο όπλο tribo (τ) και anti-blooming (f).

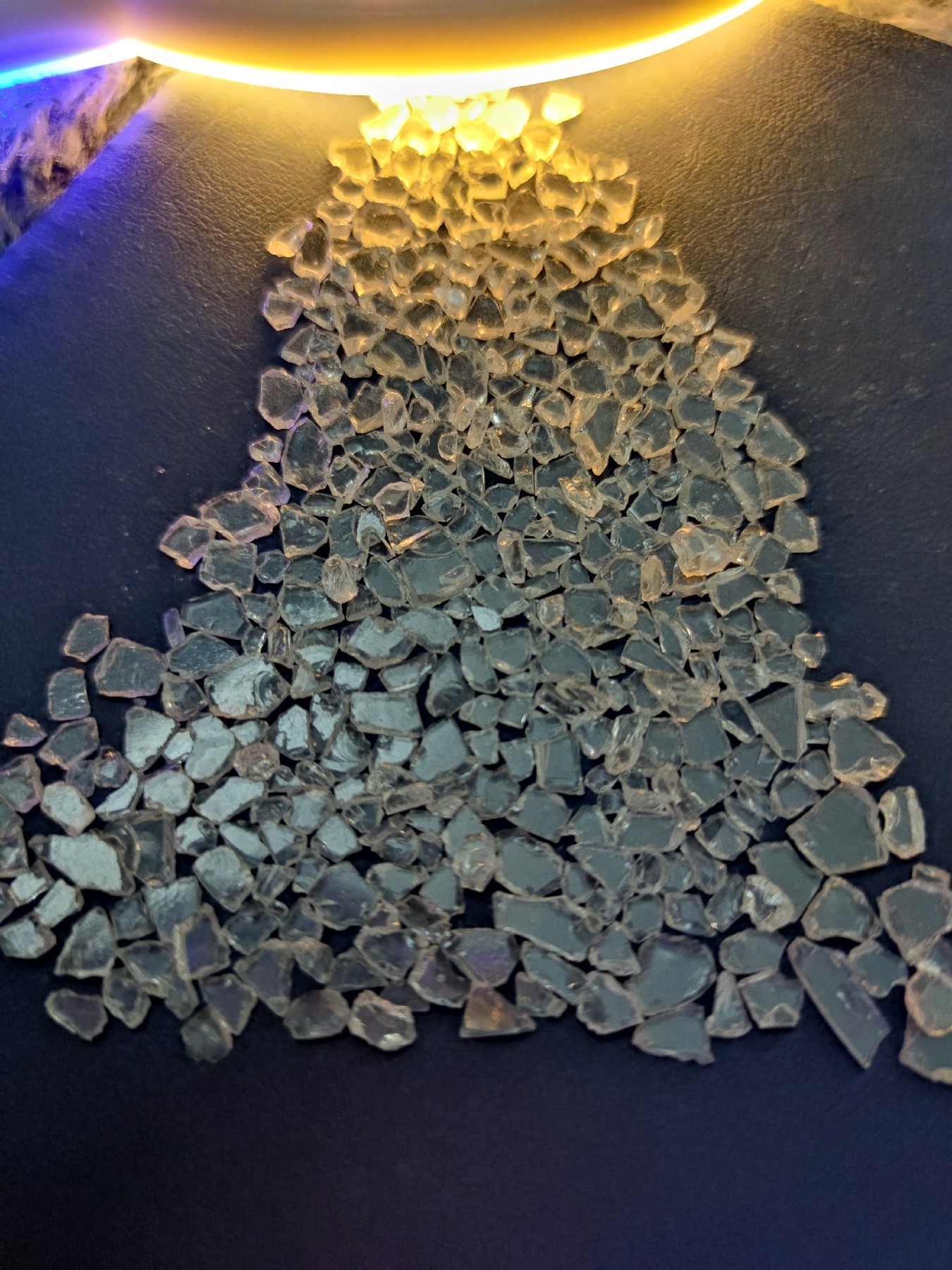

◎Το προϊόν παρουσιάζει
