| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | KINTE |
| Πιστοποίηση: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Αριθμό μοντέλου: | NH6586T |
| Ποσότητα παραγγελίας min: | 1000kg |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | 25Kg/PE τσάντα, 875Kg/Pallet, 17,500Kg/20GP |
| Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |
| Δυνατότητα προσφοράς: | 80.000 τόνοι το χρόνο |
| Θεραπεία του δελτίου τροφίμων: | 95/5 θεραπεία HAA | Θεραπεία της απαίτησης: | 180℃×10min |
|---|---|---|---|
| Όξινη αξία (mgKOH/g): | 30-35 | Ιξώδες (200℃, κώνος/πιάτο, MPA·του s): | 3500±500 |
| Μαλακώνοντας σημείο: | 100~110℃ | Θερμοκρασία μετάβασης γυαλιού: | ~60℃ |
| Ιδιότητες: | Άριστη ισοπέδωση και άριστες μηχανικές ιδιότητες | Εφαρμογή: | Στις 95:5 Primid XL επίστρωμα 552 σκονών |
| Επισημαίνω: | Ρητίνες 95/5 διαποτισμένες HAA πολυεστέρα,Διαποτισμένες ρητίνες πολυεστέρα σκονών Primid επίστρωμα |
||
Ανθεκτικές ρητίνες 95/5 διαποτισμένες HAA πολυεστέρα για τα επιστρώματα σκονών Primid
◎Εισαγωγή
NH-6586T είναι chargerable έκδοση τύπων tribo NH6586, είναι μια διαποτισμένη καρβοξυλική ρητίνη πολυεστέρα που σχεδιάζεται στις 95:5 Primid XL το επίστρωμα 552 σκονών που θεραπεύεται σε 180℃.
NH-6586T υιοθετεί HAA θεραπεύοντας το σύστημα, το πλήρες όνομα HAA είναι Ν, Ν, N, β-υδροξυαιθυλικό) adipamide n'-Tetrakis (, το οποίο περιέχει την ομάδα αμινών στο μόριο, το οποίο οδηγεί στην ανεπαρκή αντι-κιτρινίζοντας απόδοση της επιφάνειας επιστρώματος. Η ταινία επιστρώματος είναι επιρρεπές σε κιτρίνισμα σε υψηλής θερμοκρασίας, έτσι η αντι-κιτρινίζοντας ταινία επιστρώματος του συστήματος HAA είναι δύσκολο να ληφθεί.
Η ρητίνη πολυεστέρα που λαμβάνεται με τις συγκεκριμένες πρώτες ύλες και τις συγκεκριμένες διαδικασίες έχει τα τμήματα polyimide στα μοριακά τμήματά της, που έχει την άριστη υψηλής θερμοκρασίας αντίσταση και τις αντι-κιτρινίζοντας ιδιότητες, και χρησιμοποιεί τις πρώτες ύλες που περιέχουν τις φαινολικές ομάδες υδροξυλίου όπως το μυρμηκικό οξύ phloroglucinol και οι ethanetricarboxylic όξινοι μονοεστέρες συμμετέχουν στην αντίδραση, το τμήμα πολυεστέρα περιέχει τις φαινολικές λειτουργικές ομάδες με την ισχυρή αντι-κιτρινίζοντας δυνατότητα, έτσι ώστε τα προϊόντα πολυεστέρα έχουν την άριστη υψηλής θερμοκρασίας αντίσταση και τις αντι-κιτρινίζοντας ιδιότητες, και τελικά χρησιμοποιημένος στο επίστρωμα σκονών του συστήματος HAA, η ντυμένη επιφάνεια με την άριστη αντι-κιτρινίζοντας απόδοση μπορεί να ληφθεί.
◎Βασικά χαρακτηριστικά γνωρίσματα
Καλή αντίσταση διάβρωσης
Άριστη ισοπέδωση
Άριστες μηχανικές ιδιότητες
Καλό αντι-κιτρίνισμα
Καλή σταθερότητα αποθήκευσης
◎Συστήστε τη διατύπωση:
NH-6582T/HAA
| NH6586T | HAA | Υλικό πληρώσεως & χρωστική ουσία | Πράκτορας ροής | Benzoin | 701 | 703 |
| 285 | 15 | 190 | 4 | 2 | 2 | 2 |
◎Προδιαγραφές:
| Εμφάνιση |

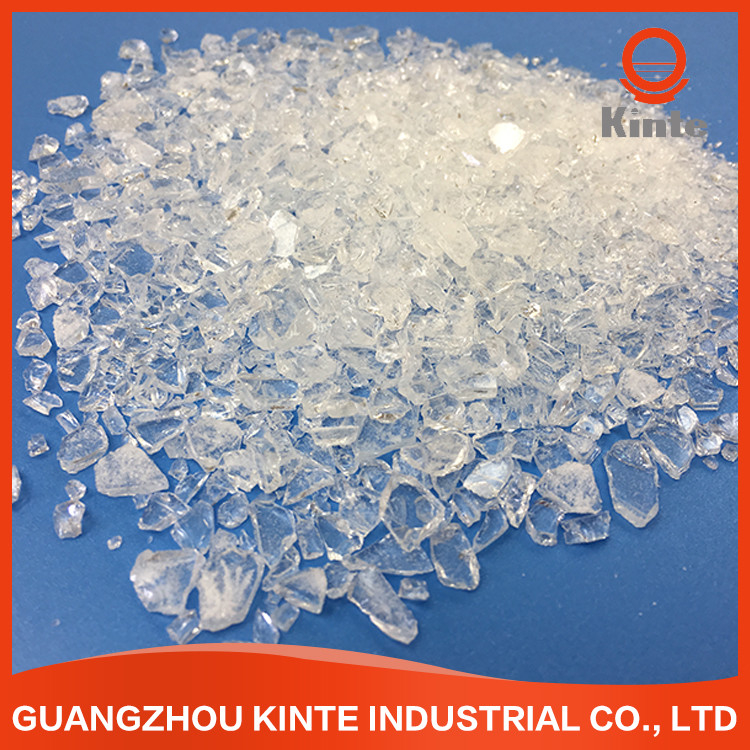

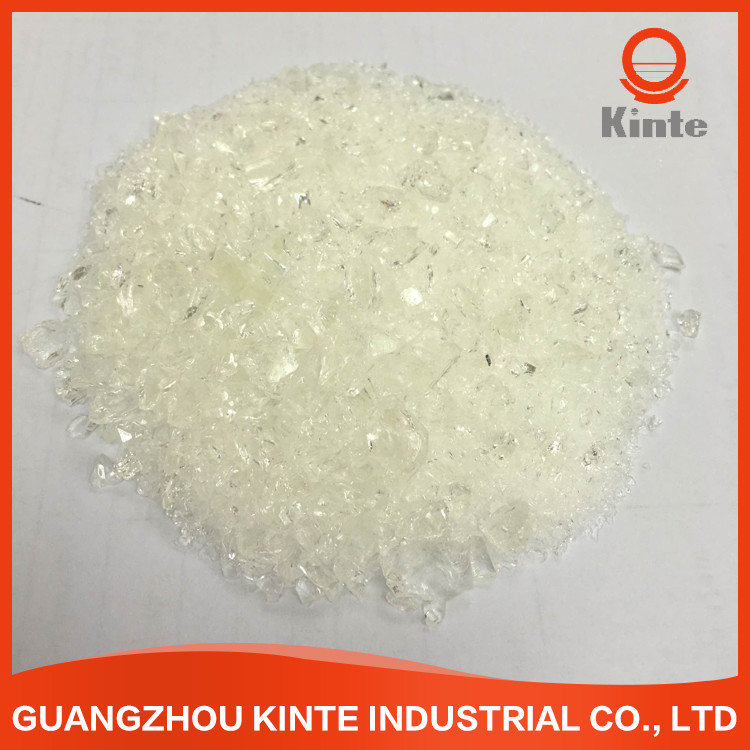

Χλωμιάστε - κίτρινες νιφάδες |
| Χρώμα (50% DMF) |
Max: 1 |
| Όξινη αξία (mgKOH/g) | 30~35 |
| Μαλακώνοντας σημείο (℃) | 100~110 |
| Temp μετάβασης γυαλιού. (℃) | ~60 |
| Ιξώδες τήξης (200℃, κώνος/πιάτο, MPA·του s) |
3500±500 |
| Ικανότητα αμέσου αντιδράσεως σε 180℃ (s, 5% XL552) |
380±100 |
| Θεραπεία της απαίτησης | 180℃×10min |
| Συσκευασία | Τσάντες PE, βάρος 25kg ± 0.1kg δικτύου/τσάντα |
◎Προδιαγραφές ΙΙ:
| Όρος εξώθησης | Εξωθητής δύο-βιδών | |
| Ζώνη Ι: 90~110℃ | Ζώνη ΙΙ: 110~120℃ | |
| Ταχύτητα της επανάστασης | 500~1200rpm | |
| Λεπτομέρεια της σκόνης | <100μm | |
| Όρος εφαρμογής | Ηλεκτροστατικός ψεκασμός με | 40~70KV |
| Πάχος ταινιών επιστρώματος | 50~70μm | |
| Αφαιρεσμένος το λίπος ελασματοποιημένος εν ψυχρώ χάλυβας | 0.5mm | |
| Ιδιότητες ταινιών | Χρόνος πηκτωμάτων (180℃, SEC) | 180~320 |
| Οριζόντια ροή (180℃, χιλ.) | 25~30 | |
| Σχολιάστε (60°) | ≥88% | |
| Κάμψη (φ2mm) | Πέρασμα | |
| Κόλλα (1mm, βαθμός) | 0 | |
| Σκληρότητα μολυβιών | ≥1H | |
| Αντίκτυπος (50cm) | Πέρασμα | |
◎Παρατηρήσεις:
Όλες οι ρητίνες πολυεστέρα θα μπορούσαν να προσαρμοστούν στον μη-κασσίτερο (α), τους αντι καυστήρες αερίου (ζ), το πυροβόλο όπλο tribo (τ) και anti-blooming (f).
◎Σχεδιάγραμμα επιχείρησης:
Η Co. επιστήμης και τεχνολογίας υλικών Kinte, ΕΠΕ είναι κατώτερη στην εταιρία βιομηχανίας μηχανημάτων της Κίνας (μια βασική δημόσια επιχείρηση διοικούμενη άμεσα από SASAC, που ταξινομεί 284 μεταξύ της παγκόσμιας κορυφής 500 το 2021). Είναι εθνική επιχείρηση υψηλής τεχνολογίας κάτω από την εθνική ηλεκτρική Co. ερευνητικού κέντρου συσκευών της Κίνας, ΕΠΕ (κώδικας αποθεμάτων: 688128), μια απαριθμημένη επιχείρηση στην ΑΓΟΡΆ του STAR SSE. Εστιάζοντας στην Ε&Α, την παραγωγή, και τις πωλήσεις των φιλικών προς το περιβάλλον επιστρωμάτων (επιστρώματα σκονών, πλωτά βιομηχανικά επιστρώματα) και των ρητινών επιστρώματος σκονών, η επιχείρηση είναι δεσμευμένη στη βελτίωση της σφαιρικής ανταγωνιστικότητας αγοράς της φιλικής προς το περιβάλλον βιομηχανίας επιστρώματος της Κίνας. Τώρα έχει γίνει ο ηγέτης και ο υποστηρικτής στην τεχνολογική ανάπτυξη της Κίνας των φιλικών προς το περιβάλλον επιστρωμάτων καθώς επίσης και των ρητινών πολυεστέρα για τα επιστρώματα σκονών!
Το 2017, η νέα βάση παραγωγής με 80000 τόνους ετήσιας ικανότητας τέθηκε στην κατασκευή σε Dongguan, Guangdong, και την ετήσια ικανότητα παραγωγής που επιτεύχθηκε 120000 τόνοι ως τα τέλη του 2020, που ανοίγουν το δρόμο στη σφαιρική διαφοροποιημένη ανάπτυξη.
