| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | KINTE |
| Πιστοποίηση: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| Αριθμό μοντέλου: | NH6567 |
| Ποσότητα παραγγελίας min: | 1000kg |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | 25Kg/PE τσάντα, 875Kg/Pallet, 17,500Kg/20GP |
| Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |
| Δυνατότητα προσφοράς: | 80.000 τόνοι το χρόνο |
| Τύπος θεραπείας: | Σύστημα 95:5 HAA | Θεραπευμένος χρόνος: | 160℃/15-20min |
|---|---|---|---|
| Όξινος αριθμός (mgKOH/g): | 30-38 | Ιξώδες (MPA·s/200℃): | 3500±1500 |
| Μαλακώνοντας σημείο (℃): | 100~115 | Temp μετάβασης γυαλιού. (℃): | ~ 55 |
| Χαρακτηριστικά γνωρίσματα: | Άριστη αντίσταση αντίκτυπου | Χρήση: | Κατάλληλος για τη χαμηλή θερμοκρασία που θεραπεύει το επίστρωμα σκονών |
| Επισημαίνω: | Ρητίνες πολυεστέρα HAA,Χαμηλή θερμοκρασία που θεραπεύει τον πολυεστέρα HAA |
||
Ρητίνες 95/5 πολυεστέρα HAA για τη χαμηλή θερμοκρασία που θεραπεύουν τα επιστρώματα σκονών
◎Εισαγωγή
NH6567 είναι μια διαποτισμένη καρβοξυλική ρητίνη πολυεστέρα για τα επιστρώματα πολυεστέρα/primid σκονών. Είναι κατάλληλο για τα χαμηλής θερμοκρασίας θεραπεύοντας επιστρώματα σκονών.
Τα τελευταία χρόνια, με τη γρήγορη πρόοδο της μεγάλης κλίμακας επένδυσης υποδομής της χώρας μου και της διαδικασίας εκβιομηχάνισης, τα σχεδιαγράμματα μολύβδου, δεδομένου ότι ένα σημαντικό υλικό εφαρμογής στον τομέα της κατασκευής και της βιομηχανίας μηχανημάτων, έχει δοκιμάσει τη ταχεία ανάπτυξη στην παραγωγή και την κατανάλωση της ολόκληρης βιομηχανίας, και η χώρα μου έχουν γίνει επίσης ο κόσμος μεγαλύτερος η μεγαλύτερες βάση και η καταναλωτική αγορά παραγωγής σχεδιαγράμματος μολύβδου.
Υπάρχουν τρεις μέθοδοι επεξεργασίας για την επεξεργασία επιφάνειας των σχεδιαγραμμάτων μολύβδου: υποβολή σε ανοδική οξείδωση, επίστρωμα ηλεκτροφόρησης, και ψεκασμός επιστρώματος σκονών, κάθε μια από τους οποίους έχει ένα ιδιαίτερο μερίδιο αγοράς. Μεταξύ τους, το επίστρωμα σκονών έχει γίνει ένας σημαντικός κλάδος της επεξεργασίας επιφάνειας σχεδιαγράμματος μολύβδου λόγω των πλεονεκτημάτων του κανενός διαλυτικού, μεγάλου υλικού ποσοστού επαναχρησιμοποίησης, και μικρής κατανάλωσης ενέργειας. Έναντι των μεθόδων επεξεργασίας επιφάνειας υποβολής σε ανοδική οξείδωση και ηλεκτροφορητικού επιστρώματος, η κατανάλωση βαθμού ρύπανσης και ενέργειας του νερού και του αέρα μειώνεται προφανώς. Οι μηχανικές ιδιότητες της ταινίας επιστρώματος, όπως η σκληρότητα, η αντοχή, η όξινη αντίσταση και άλλοι δείκτες έχουν βελτιωθεί πολύ, η ζωή υπηρεσιών είναι δύο φορές εφ' όσον αυτή των συνηθισμένο υλικών μολύβδου, και το χρώμα είναι πλούσιες, το οποίο μπορεί καλύτερα να απεικονίσει τη διαφοροποίηση και την εξατομίκευση των κτηρίων. Επομένως, τα οικοδομικά υλικά μολύβδου που ψεκάζονται με τα επιστρώματα σκονών είναι καλά - λαμβανόμενος από τους χρήστες για την άριστη διάρκεια, τις διακοσμητικές ιδιότητες, και τη δυνατότητα επεξεργασίας τους.
Το επίστρωμα σκονών για τα συνηθισμένα υπαίθρια σχεδιαγράμματα μολύβδου εκ:θέτω στις υπεριώδεις ακτίνες κατά τη διάρκεια της χρήσης, με συνέπεια την υποβάθμιση και την πολύ μειωμένη ζωή υπηρεσιών. Επιπλέον, λόγω των ακαταμάχητων παραγόντων όπως ο καιρός, το επίστρωμα επιφάνειας θα παραγάγει επίσης τη μηχανική ζημία όπως οι ρωγμές, που έχει επιπτώσεις στη ζωή υπηρεσιών του. Επομένως, η βελτίωση της καιρικής αντίστασης και των μηχανικών ιδιοτήτων των επιστρωμάτων σκονών έχει προσελκύσει όλο και περισσότερη προσοχή. Σαν σημαντικό συστατικό των επιστρωμάτων σκονών, η ρητίνη πολυεστέρα είναι το κλειδί στη λήψη της καιρικής αντίστασης και των μηχανικών ιδιοτήτων.
NH6567 χαρακτηρίζει την άριστη αντίσταση αντίκτυπου και θα μπορούσε να καλύψει τις ανωτέρω απαιτήσεις.
◎Βασικά χαρακτηριστικά γνωρίσματα
Θεραπεία χαμηλής θερμοκρασίας
Καλή αντίσταση παγετού
Καλή καιρική αντίσταση
Άριστη αντίσταση αντίκτυπου
◎Προδιαγραφές:
| Εμφάνιση |

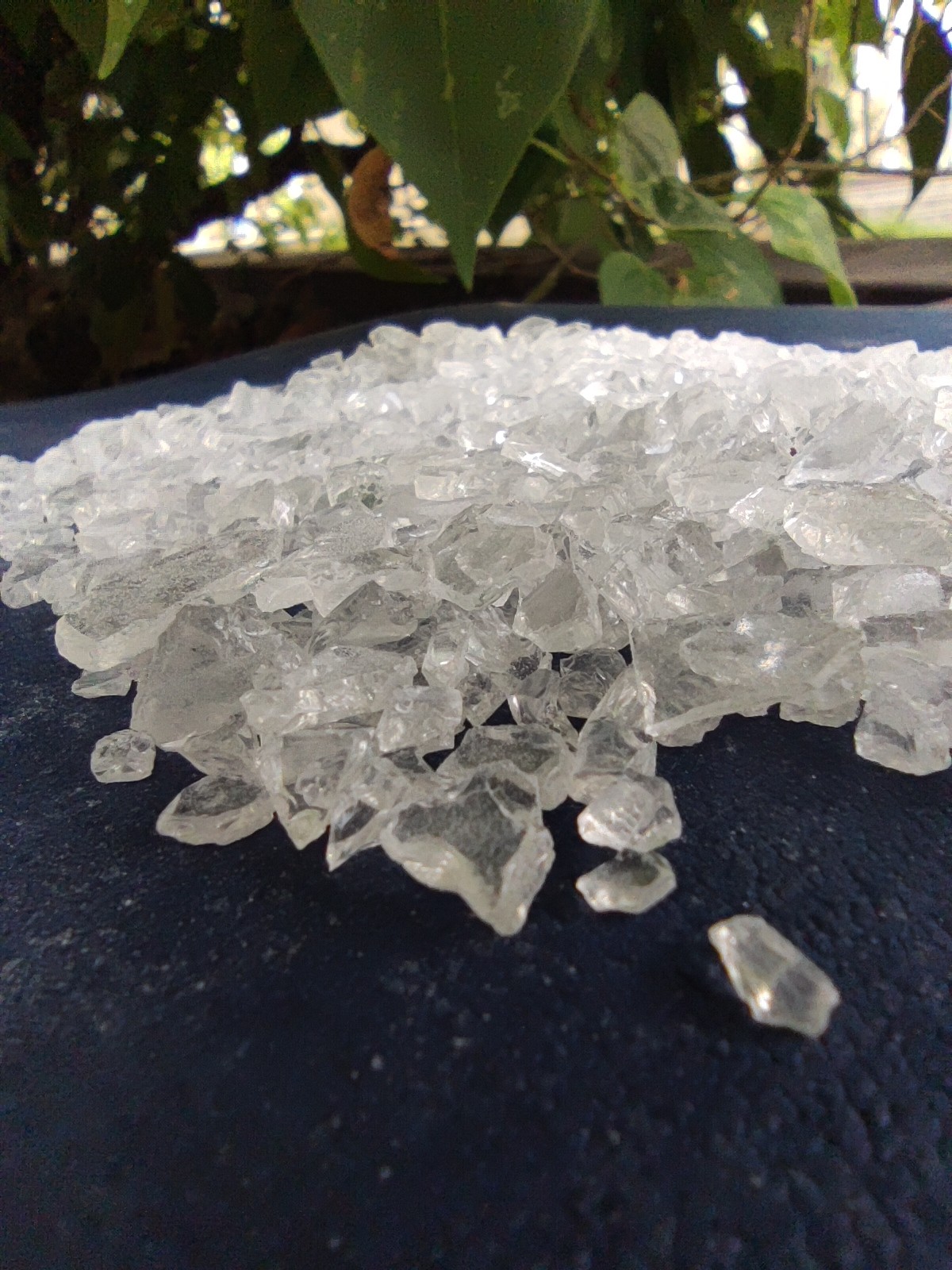

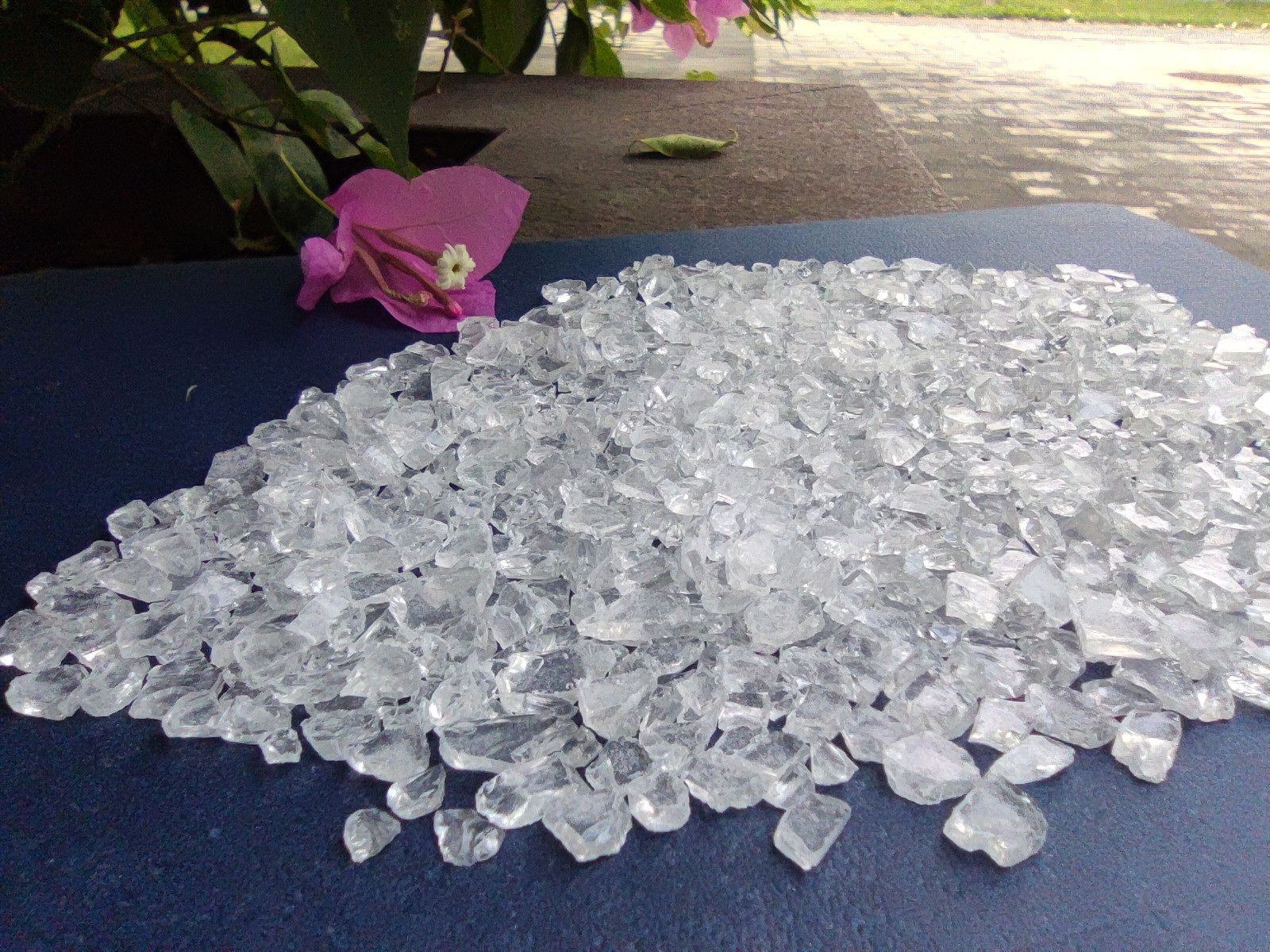

χλωμιάστε - κίτρινες διαφανείς νιφάδες (καμία ακαθαρσία) |
|
Χρώμα (50% DMF) |
≤3 |
| Όξινη αξία (mgKOH/g) | 30~38 |
| Μαλακώνοντας σημείο (℃) | 100~115 |
| Temp μετάβασης γυαλιού. (℃) | ~55 |
| Ιξώδες τήξης (200℃, ICI, MPA·του s) |
3500±1500 |
| Ικανότητα αμέσου αντιδράσεως σε 180℃ (s, 50%XL552) |
220±90 |
| Θεραπεία της απαίτησης |
160℃×15-20min |
| Συσκευασία | Τσάντες PE, βάρος 25kg ± 0.1kg δικτύου/τσάντα |
◎Συστήστε τη διατύπωση:
| NH6567 | XL-552 | Υλικό πληρώσεως & χρωστική ουσία | Ισοπεδώνοντας πράκτορας | Benzoin | 701 | 703 |
| 566 | 34 | 380 | 10 | 3 | 3 | 4 |
◎Όρος εξώθησης:
Εξωθητής δύο-βιδών
Θερμοκρασία σακακιών: 100~110℃
Ταχύτητα της επανάστασης: 500~1200rpm
Λεπτομέρεια της σκόνης: <100μm
◎Όρος εφαρμογής:
Ηλεκτροστατικός ψεκασμός με: 40~70KV
Πάχος ταινιών επιστρώματος: 60~80 μm
Αφαιρεσμένος το λίπος ελασματοποιημένος εν ψυχρώ χάλυβας: 0.5mm
◎Ιδιότητες ταινιών:
| Χρόνος πηκτωμάτων (180℃, SEC) | 100~250 |
| Οριζόντια ροή (180℃, χιλ.) | 24~29 |
|
Σχολιάστε (60°) |
≥85% |
| Κάμψη (φ1mm8 | Πέρασμα |
| Κόλλα (1mm, βαθμός) | 0 |
| Σκληρότητα μολυβιών | ≥1H |
| Αντίκτυπος (50cm) | Πέρασμα |
◎Παρατηρήσεις:
Όλες οι ρητίνες πολυεστέρα θα μπορούσαν να προσαρμοστούν στον μη-κασσίτερο (α), τους αντι καυστήρες αερίου (ζ), το πυροβόλο όπλο tribo (τ) και anti-blooming (f).
◎Περισσότεροι κώδικες:
| Κώδικας | Αναλογία | Κύκλος θεραπείας | AV (mgKOH/g) | Ιξώδες (mPa.s/200℃) | Tg (℃) | Ικανότητα αμέσου αντιδράσεως (s/180℃) | Ιδιότητες |
| NH6562 | 95/5 | 160℃*10min | 30~35 | 3200~4400 | ~53 | 180-320 | Γιατί χαμηλός ψήστε τα επιστρώματα σκονών με την καλή ροή. |
| NH6563 | 95/5 | 160℃*10min | 30~34 | 3100~4500 | ~58 | 150-210 | Γιατί χαμηλός ψήστε τα επιστρώματα σκονών με την καλή ροή και τις καλές μηχανικές ιδιότητες. |
| NH6566 | 95/5 |
155℃*15min Ή 180℃*6min |
32~38 | 3500~5500 | ~57 | 190-310 | Γιατί χαμηλός ψήστε ή γρήγορος θεραπεύστε τα επιστρώματα σκονών με την καλή σταθερότητα αποθήκευσης και την υπαίθρια διάρκεια. |
| NH6567 | 95/5 | 160℃*15min | 30~38 | 2000~5000 | ~55 | 130-310 | Γιατί χαμηλός ψήστε τα επιστρώματα σκονών με την καλή αντίσταση παγετού, την καλή καιρική αντίσταση και την άριστη αντίσταση αντίκτυπου. |
◎Σχεδιάγραμμα επιχείρησης:
Η Co. επιστήμης και τεχνολογίας υλικών Kinte, ΕΠΕ είναι κατώτερη στην εταιρία βιομηχανίας μηχανημάτων της Κίνας (μια βασική δημόσια επιχείρηση διοικούμενη άμεσα από SASAC, που ταξινομεί 284 μεταξύ της παγκόσμιας κορυφής 500 το 2021). Είναι εθνική επιχείρηση υψηλής τεχνολογίας κάτω από την εθνική ηλεκτρική Co. ερευνητικού κέντρου συσκευών της Κίνας, ΕΠΕ (κώδικας αποθεμάτων: 688128), μια απαριθμημένη επιχείρηση στην ΑΓΟΡΆ του STAR SSE. Εστιάζοντας στην Ε&Α, την παραγωγή, και τις πωλήσεις των φιλικών προς το περιβάλλον επιστρωμάτων (επιστρώματα σκονών, πλωτά βιομηχανικά επιστρώματα) και των ρητινών επιστρώματος σκονών, η επιχείρηση είναι δεσμευμένη στη βελτίωση της σφαιρικής ανταγωνιστικότητας αγοράς της φιλικής προς το περιβάλλον βιομηχανίας επιστρώματος της Κίνας. Τώρα έχει γίνει ο ηγέτης και ο υποστηρικτής στην τεχνολογική ανάπτυξη της Κίνας των φιλικών προς το περιβάλλον επιστρωμάτων καθώς επίσης και των ρητινών πολυεστέρα για τα επιστρώματα σκονών!
Έχουμε κερδίσει ISO9001 και ISO14000, ISO18001, RoHS, την πιστοποίηση UL και το πιστοποιητικό QUALICOAT. Λόγω της άριστης και σταθερής ποιότητας, τα προϊόντα μας απολαμβάνουν πάντα την υψηλή φήμη στο σπίτι και oversea, και πωλήθηκαν σε περισσότερες από 30 χώρες.
Ο κλάδος ρητίνης πολυεστέρα ιδρύθηκε το 2000, τώρα υπάρχουν δύο εργοστάσια (εργοστάσιο DongGuan και εργοστάσιο TaiXing) με την ετήσια ικανότητα παραγωγής πάνω από 80.000 τόνοι, και η ετήσια ικανότητα παραγωγής που επιτυγχάνεται 120000 τόνοι ως τα τέλη του 2020, που ανοίγουν το δρόμο στη σφαιρική διαφοροποιημένη ανάπτυξη. Οι πελάτες μας περιλαμβάνουν πολλούς κατασκευαστές σκονών τοπ-σειρών στον κόσμο όπως AKZO, PPG, η ΤΊΓΡΗ, PROTECH, NIPPON, OXYPLAST, JOTUN, SHERWIN, VALSPAR, SINTERPLAST, κ.λπ.
Κολλάμε unremittingly στην επιχειρησιακή αρχή «της ποιότητας είμαστε η ζωή, εμμένουμε στην πρώτης τάξεως τεχνολογία, την πρώτης τάξεως ποιότητα, το πρώτης τάξεως κόστος και το πρώτης τάξεως εμπορικό σήμα». Θα επιθυμούσαμε να παρέχουμε ένα πλήρες σύνολο υπηρεσιών και λύσεων και για εσωτερικό και στο εξωτερικό τους πελάτες και θα επιθυμούσαμε να πάμε προς τα εμπρός στο λαμπρό μέλλον με σας από κοινού.
