| Τόπος καταγωγής: | ΚΙΝΑ |
|---|---|
| Μάρκα: | KINTE |
| Πιστοποίηση: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Αριθμό μοντέλου: | HC7700 |
| Ποσότητα παραγγελίας min: | 1000kg |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | 25Kg/PE τσάντα, 875Kg/Pallet, 17,500Kg/20GP |
| Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, D/A, T/T |
| Δυνατότητα προσφοράς: | 80.000 τόνοι το χρόνο |
| Θεραπευμένη αναλογία: | Αναλογία 93:7 Polyester/TGIC | Θεραπευμένη απαίτηση: | 200℃/10min |
|---|---|---|---|
| Όξινος αριθμός (mgKOH/g): | 31-35 | Ιξώδες (MPA·s/200℃): | 4600~6200 |
| Μαλακώνοντας σημείο (℃): | 105~115 | Temp μετάβασης γυαλιού. (℃): | ~ 65 |
| χαρακτηριστικά γνωρίσματα: | Άριστη κίτρινη αντίσταση εκφυλισμού | Εφαρμογές: | Για το επίστρωμα σκονών TGIC |
| Επισημαίνω: | Αντι κιτρίνισμα ρητινών πολυεστέρα TGIC,Ρητίνες 93/7 διαποτισμένες πολυεστέρα TGIC |
||
Ρητίνες 93/7 διαποτισμένες πολυεστέρα TGIC με τις σημαντικές αντι-κιτρινίζοντας ιδιότητες
◎Εισαγωγή
HC7700 είναι διαποτισμένη ρητίνη πολυεστέρα, που χρησιμοποιείται κυρίως για το σύστημα επιστρωμάτων σκονών polyester/TGIC.
Το επίστρωμα σκονών είναι ένα φιλικό προς το περιβάλλον επίστρωμα, αλλά ο σχηματισμός ταινιών του απαιτεί ότι το υψηλής θερμοκρασίας ψήσιμο για να λειώσει το επίστρωμα σκονών ενέμεινε στο υπόστρωμα, και έπειτα τη διασύνδεση για να διαμορφώσει μια ταινία. Στο στάδιο του υψηλής θερμοκρασίας σχηματισμού ψησίματος και ταινιών, εάν η film-forming ρητίνη, οι πρόσθετες ουσίες, το διοξείδιο τιτανίου, και άλλα συστατικά δεν έχουν μια καλή αντίσταση θερμότητας, θα επιδεινώσουν συνήθως και θα παραγάγουν τις κίτρινες ουσίες φάσης, οι οποίες θα οδηγήσουν στην εμφάνιση του κιτρινίσματος της ταινίας επιστρώματος.
Τα επιστρώματα σκονών αποτελούνται από τις ρητίνες, τους θεραπεύοντας πράκτορες, τις πρόσθετες ουσίες, τις χρωστικές ουσίες, και τα υλικά πληρώσεως. Η κατασκευή ψεκασμού του επιστρώματος σκονών απαιτεί σε έναν υψηλής θερμοκρασίας περίπου 200 βαθμών για 10-30 λεπτά. Αυτό καθιστά τις οργανικές ενώσεις στις διατυπώσεις επιστρώματος σκονών ευαίσθητες στην οξείδωση από την υπερβολική θερμοκρασία, παραγωγή των κιτρινίζοντας οξειδίων
Μερικοί πράκτορες και καταλύτες αμινών θεραπεύοντας στις διατυπώσεις επιστρώματος σκονών μπορούν επίσης να οξειδωθούν και να αποσυντεθούν από τις υψηλές θερμοκρασίες, οι οποίες θα προκαλέσουν επίσης το κιτρίνισμα επιστρώματος.
Γενικά, το υψηλής θερμοκρασίας κιτρίνισμα των επιστρωμάτων σκονών οφείλεται ουσιαστικά στην ανεπαρκή θερμική αντίσταση οξείδωσης των οργανικών ενώσεων. Η επιλογή του διοξειδίου και defoamer τιτανίου με την καλή αντίσταση θερμότητας, που βελτιστοποιεί τη διαδικασία ψησίματος, και που βελτιώνει τον εξοπλισμό ψησίματος είναι σημαντικές μέθοδοι για να λύσει το υψηλής θερμοκρασίας κιτρίνισμα των επιστρωμάτων σκονών. Η προσθήκη ενός κατάλληλου αντι-κιτρινίζοντας πράκτορα για να κονιοποιήσει τη διατύπωση επιστρώματος είναι ένας αποτελεσματικός τρόπος να βελτιωθεί το υψηλής θερμοκρασίας κιτρίνισμά της. Η επιλογή των ειδικών ποικιλιών ρητίνης μπορεί να δώσει στα επιστρώματα σκονών τις καλύτερες θερμικές κιτρινίζοντας ιδιότητες οξυγόνου.
◎Βασικά χαρακτηριστικά γνωρίσματα
Άριστη ισοπέδωση
Καλή καιρική αντίσταση
Καλές μηχανικές ιδιότητες
Σημαντική αντίσταση στο κιτρίνισμα
Καλή σταθερότητα αποθήκευσης
Άριστη χημική αντίσταση
◎Συστήστε τη διατύπωση:
| HC7700 | TGIC | Υλικό πληρώσεως & χρωστική ουσία | Ισοπεδώνοντας πράκτορας | Benzoin | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
◎Προδιαγραφές Ι

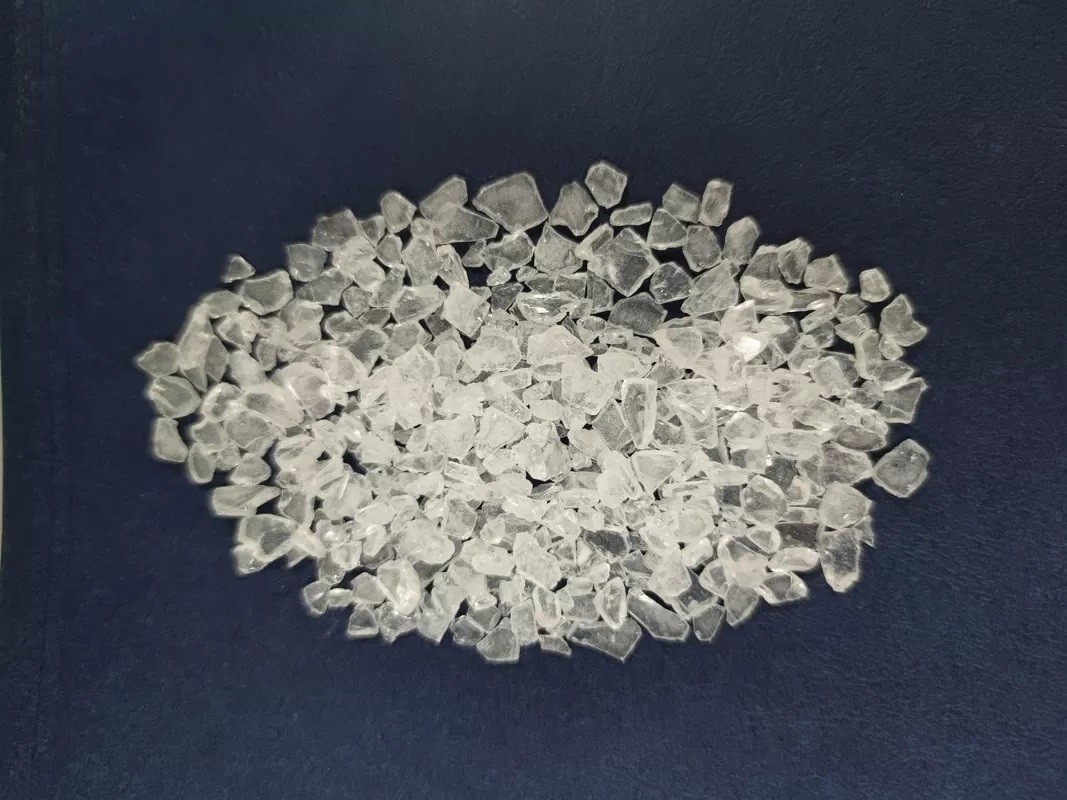

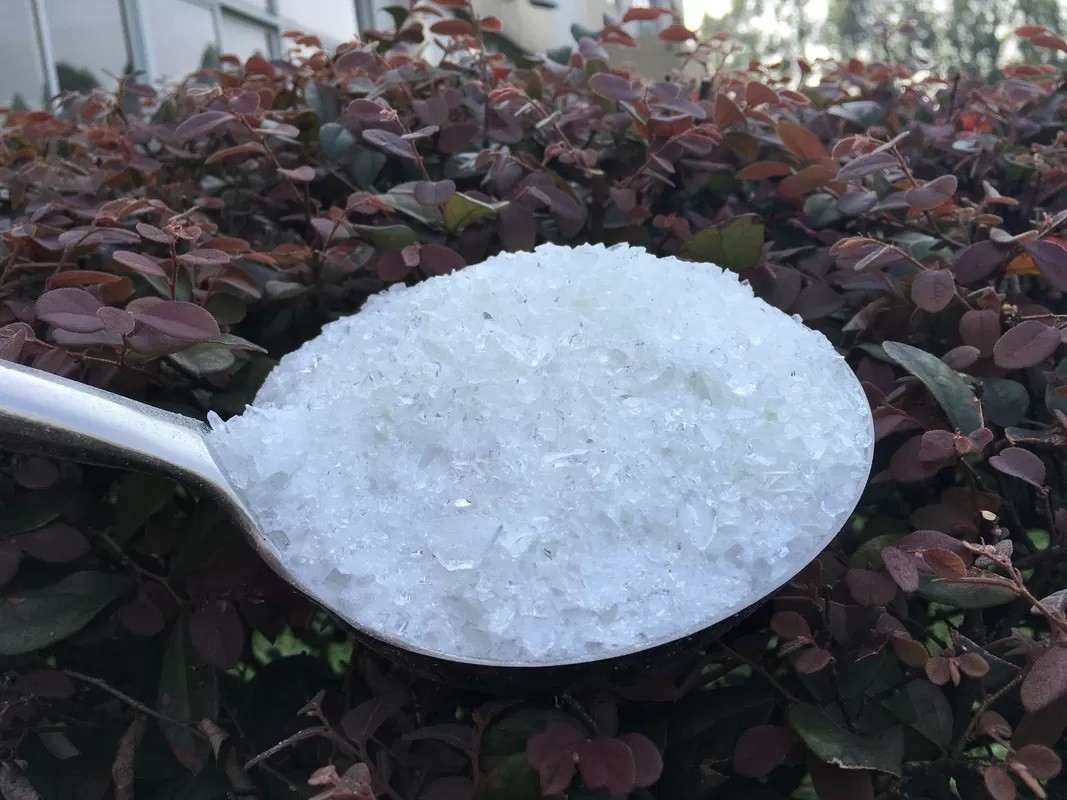

| Εμφάνιση | Άσπρες ή ανοικτό κίτρινο διαφανείς νιφάδες |
| Όξινος αριθμός (mgKOH/g) | 31~35 |
| Μαλακώνοντας σημείο (℃) | 105~115 |
| Temp μετάβασης γυαλιού. (℃) | ~65 |
| Ιξώδες τήξης (ICI, MPA·s/200℃) | 4600~6200 |
| Ικανότητα αμέσου αντιδράσεως σε 180℃ (s, 7% TGIC) | 130~230 |
| Θεραπεία της απαίτησης | 180℃/15min |
| Συσκευασία | Τσάντες PE, βάρος 25kg ± 0.1kg δικτύου/τσάντα |
◇Όρος εξώθησης:
Εξωθητής δύο-βιδών
Θερμοκρασία σακακιών: 110~120℃
Ταχύτητα της επανάστασης: 500~1200rpm
Λεπτομέρεια της σκόνης: <100μm
◇Όρος εφαρμογής:
Ηλεκτροστατικός ψεκασμός με: 40~70KV
Πάχος ταινιών επιστρώματος: 50~70μm
Αφαιρεσμένος το λίπος ελασματοποιημένος εν ψυχρώ χάλυβας: 0.5mm
◇Ιδιότητες ταινιών:
| Χρόνος πηκτωμάτων (180℃, SEC) | 260~360 |
| Οριζόντια ροή (180℃, χιλ.) | 25~30 |
| Σχολιάστε (60°) | ≥85% |
| Κάμψη (φ1mm) | Πέρασμα |
| Κόλλα (1mm, βαθμός) | 0 |
| Σκληρότητα μολυβιών | ≥1H |
| Αντίκτυπος (50cm) |
Πέρασμα |
◎Περισσότερος κώδικας
| Κώδικας | Αναλογία | Κύκλος θεραπείας | AV (mgKOH/g) | Ιξώδες (mPa.s/200℃) | Tg (℃) | Ικανότητα αμέσου αντιδράσεως (s/180℃) | Ιδιότητες |
| NH3362 | 93/7 | 160℃*15min | 31~36 | 3700~5300 | ~62 | 40-100 | Γιατί χαμηλός ψήστε τα επιστρώματα σκονών με την άριστη αντίσταση άνθισης και την υπαίθρια διάρκεια, κατάλληλος για τα μηχανήματα εφαρμοσμένης μηχανικής. |
| NH3363 | 93/7 | 160℃*10min | 31~36 | 3700~5300 | ~60 | 40-100 | Ρητίνη γενικού σκοπού που θεραπεύεται σε 160℃. Καλή ροή, καλή υπαίθρια διάρκεια και μηχανικές ιδιότητες. |
| NH3365 | 93/7 | 160℃*15min | 31~36 | 4500~6500 | ~63 | 80-180 | Ρητίνη γενικού σκοπού που θεραπεύεται σε 160℃. Πολύ καλή ροή, άριστη υπαίθρια διάρκεια και μηχανικές ιδιότητες. |
| NH3366 | 93/7 | 160℃*15min | 31~36 | 4500~6500 | ~62 | 80-180 | Γιατί χαμηλός ψήστε τα επιστρώματα σκονών με την άριστη αντίσταση άνθισης και την υπαίθρια διάρκεια, κατάλληλος για τα μηχανήματα εφαρμοσμένης μηχανικής. |
◎Παρατηρήσεις: Όλες οι ρητίνες πολυεστέρα θα μπορούσαν να προσαρμοστούν στον μη-κασσίτερο (α), τους αντι καυστήρες αερίου (ζ), το πυροβόλο όπλο tribo (τ) και anti-blooming (f).
◎Σχεδιάγραμμα επιχείρησης:
Η Co. επιστήμης και τεχνολογίας υλικών Kinte, ΕΠΕ είναι κατώτερη στην εταιρία βιομηχανίας μηχανημάτων της Κίνας (μια βασική δημόσια επιχείρηση διοικούμενη άμεσα από SASAC, που ταξινομεί 284 μεταξύ της παγκόσμιας κορυφής 500 το 2021). Είναι εθνική επιχείρηση υψηλής τεχνολογίας κάτω από την εθνική ηλεκτρική Co. ερευνητικού κέντρου συσκευών της Κίνας, ΕΠΕ (κώδικας αποθεμάτων: 688128), μια απαριθμημένη επιχείρηση στην ΑΓΟΡΆ του STAR SSE. Εστιάζοντας στην Ε&Α, την παραγωγή, και τις πωλήσεις των φιλικών προς το περιβάλλον επιστρωμάτων (επιστρώματα σκονών, πλωτά βιομηχανικά επιστρώματα) και των ρητινών επιστρώματος σκονών, η επιχείρηση είναι δεσμευμένη στη βελτίωση της σφαιρικής ανταγωνιστικότητας αγοράς της φιλικής προς το περιβάλλον βιομηχανίας επιστρώματος της Κίνας. Τώρα έχει γίνει ο ηγέτης και ο υποστηρικτής στην τεχνολογική ανάπτυξη της Κίνας των φιλικών προς το περιβάλλον επιστρωμάτων καθώς επίσης και των ρητινών πολυεστέρα για τα επιστρώματα σκονών!
Έχουμε κερδίσει ISO9001 και ISO14000, ISO18001, RoHS, την πιστοποίηση UL και το πιστοποιητικό QUALICOAT. Λόγω της άριστης και σταθερής ποιότητας, τα προϊόντα μας απολαμβάνουν πάντα την υψηλή φήμη στο σπίτι και oversea, και πωλήθηκαν σε περισσότερες από 30 χώρες.
Ο κλάδος ρητίνης πολυεστέρα ιδρύθηκε το 2000, τώρα υπάρχουν δύο εργοστάσια (εργοστάσιο DongGuan και εργοστάσιο TaiXing) με την ετήσια ικανότητα παραγωγής πάνω από 80.000 τόνοι, και η ετήσια ικανότητα παραγωγής που επιτυγχάνεται 120000 τόνοι ως τα τέλη του 2020, που ανοίγουν το δρόμο στη σφαιρική διαφοροποιημένη ανάπτυξη. Οι πελάτες μας περιλαμβάνουν πολλούς κατασκευαστές σκονών τοπ-σειρών στον κόσμο όπως AKZO, PPG, η ΤΊΓΡΗ, PROTECH, NIPPON, OXYPLAST, JOTUN, SHERWIN, VALSPAR, SINTERPLAST, κ.λπ.
Κολλάμε unremittingly στην επιχειρησιακή αρχή «της ποιότητας είμαστε η ζωή, εμμένουμε στην πρώτης τάξεως τεχνολογία, την πρώτης τάξεως ποιότητα, το πρώτης τάξεως κόστος και το πρώτης τάξεως εμπορικό σήμα». Θα επιθυμούσαμε να παρέχουμε ένα πλήρες σύνολο υπηρεσιών και λύσεων και για εσωτερικό και στο εξωτερικό τους πελάτες και θα επιθυμούσαμε να πάμε προς τα εμπρός στο λαμπρό μέλλον με σας από κοινού.
