| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | KINTE |
| Πιστοποίηση: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Αριθμό μοντέλου: | HH2686 |
| Ποσότητα παραγγελίας min: | 1000 κιλά |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Τσάντα 25kg/PE, 875KG/PALLET, 17.500KG/20GP |
| Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, L/C, D/P |
| Δυνατότητα προσφοράς: | 80.000 τόνοι/έτος |
| Προδιαγραφή: | Υβριδική θεραπεία | Όξινη αξία (mgKOH/g): | 52.5~57 |
|---|---|---|---|
| Ιξώδες (130°c): | 3000~4500 | Αναλογία: | 60/40 |
| σημείο τήξης (°C): | 93~103 | Ιδιότητες: | Άριστη ροή, καλή Matting εκτέλεση |
| Επισημαίνω: | Γρήγορα θεραπεύοντας ρητίνες πολυεστέρα επιστρώματος σκονών,Ρητίνες πολυεστέρα επιστρώματος σκονών 60/40 υβρίδιο |
||
60/40 εποξική ρητίνη πολυεστέρα για θεραπεύοντας τα γρήγορα υβριδικά επιστρώματα σκονών
◇Εισαγωγή:
HH2686 είναι μια καρβοξυλική ρητίνη πολυεστέρα που σχεδιάζεται για επιστρώματα 60/40 τα υβριδικά σκονών.
Η αποκαλούμενη ισοπεδώνοντας ιδιοκτησία του επιστρώματος αναφέρεται στην ομαλή και ομαλή κατάσταση της ταινίας επιστρώματος αφότου εφαρμόζεται το επίστρωμα. Η επιφάνεια με την καλή ισοπεδώνοντας ιδιοκτησία δεν πρέπει να έχει καμία παρατυπία όπως η πορτοκαλιά φλούδα, τα σημάδια βουρτσών, οι κυματισμοί, και οι τρύπες διακένωσης.
Οι παράγοντες που έχουν επιπτώσεις στην ισοπέδωση των επιστρωμάτων σκονών περιλαμβάνουν κυρίως τρεις πτυχές:
1. Ισοπεδώνοντας πρόσθετες ουσίες: Προσθέστε τις κατάλληλες ισοπεδώνοντας πρόσθετες ουσίες στον τύπο των επιστρωμάτων σκονών. Όταν το επίστρωμα σκονών λειώνουν, αυτές οι πρόσθετες ουσίες μπορούν γρήγορα να μειώσουν την ένταση επιφάνειας του επιστρώματος, προωθούν τη γρήγορη ροή του επιστρώματος πρίν θεραπεύουν και το σχηματισμό ταινιών, αποβάλλουν ή μειώνουν τις πορτοκαλιές ατέλειες επιφάνειας όπως το δέρμα, τα σημάδια βουρτσών, οι κυματισμοί, οι τρύπες διακένωσης, κ.λπ.
2. Το ιξώδες λειωμένων μετάλλων των επιστρωμάτων σκονών: Για τα thermosetting επιστρώματα σκονών, στο στάδιο της ροής λειωμένων μετάλλων, μαζί με την αντίδραση θεραπείας διασύνδεσης, όσο υψηλότερη η θερμοκρασία, τόσο γρηγορότερη η αντίδραση θεραπείας, τόσο γρηγορότερο το ιξώδες των ανόδων συστημάτων, τόσο κοντύτερος ο χρόνος ροής, τόσο γρηγορότερο το ισοπεδώνοντας φύλο είναι περιορισμένη. Επομένως, το ιξώδες λειωμένων μετάλλων των επιστρωμάτων σκονών δεν μπορεί να απεικονίσει ακριβώς την τελική ισοπεδώνοντας ιδιοκτησία της ταινίας επιστρώματος, και τα αποτελέσματα της διαδικασίας ψησίματος, του ποσοστού θέρμανσης, που διασυνδέουν θεραπεύοντας τη θερμοκρασία, κ.λπ. στην ισοπεδώνοντας ιδιοκτησία της ταινίας επιστρώματος πρέπει να εξεταστούν συγχρόνως.
3. Διαδικασία ψησίματος: Υπάρχει μια διαδικασία θέρμανσης κατά τη διάρκεια του ψησίματος αφότου εφαρμόζεται το επίστρωμα σκονών, και το ποσοστό θέρμανσης ασκεί ιδιαίτερη επίδραση στην ισοπέδωση του επιστρώματος κάτω από τα διαφορετικά ποσοστά θέρμανσης, το δυναμικό ιξώδες αλλάζει με τη θερμοκρασία. Η τάση είναι βασικά η ίδια, δηλ., η αρχή οι μειώσεις ιξώδους με την αύξηση της θερμοκρασίας και φθάνει σε μια ελάχιστη αξία, και έπειτα τις αυξήσεις ιξώδους με την αύξηση της θερμοκρασίας, η οποία προκαλείται από την αντίδραση διασύνδεσης. Το πιο σημαντικό, όσο γρηγορότερο το ποσοστό θέρμανσης, τόσο μικρότερη η ελάχιστη αξία του ιξώδους, και τόσο υψηλότερης η αντίστοιχη θερμοκρασία, τόσο καλύτερη η θεραπεία της ταινίας επιστρώματος και τόσο καλύτερη η ισοπέδωση της ταινίας επιστρώματος.
◇Βασικά χαρακτηριστικά γνωρίσματα:
Άριστη ισοπέδωση
Σημαντικές μηχανικές ιδιότητες
Καλή χημική αντίσταση
Καλή σταθερότητα αποθήκευσης
◇Προδιαγραφές:

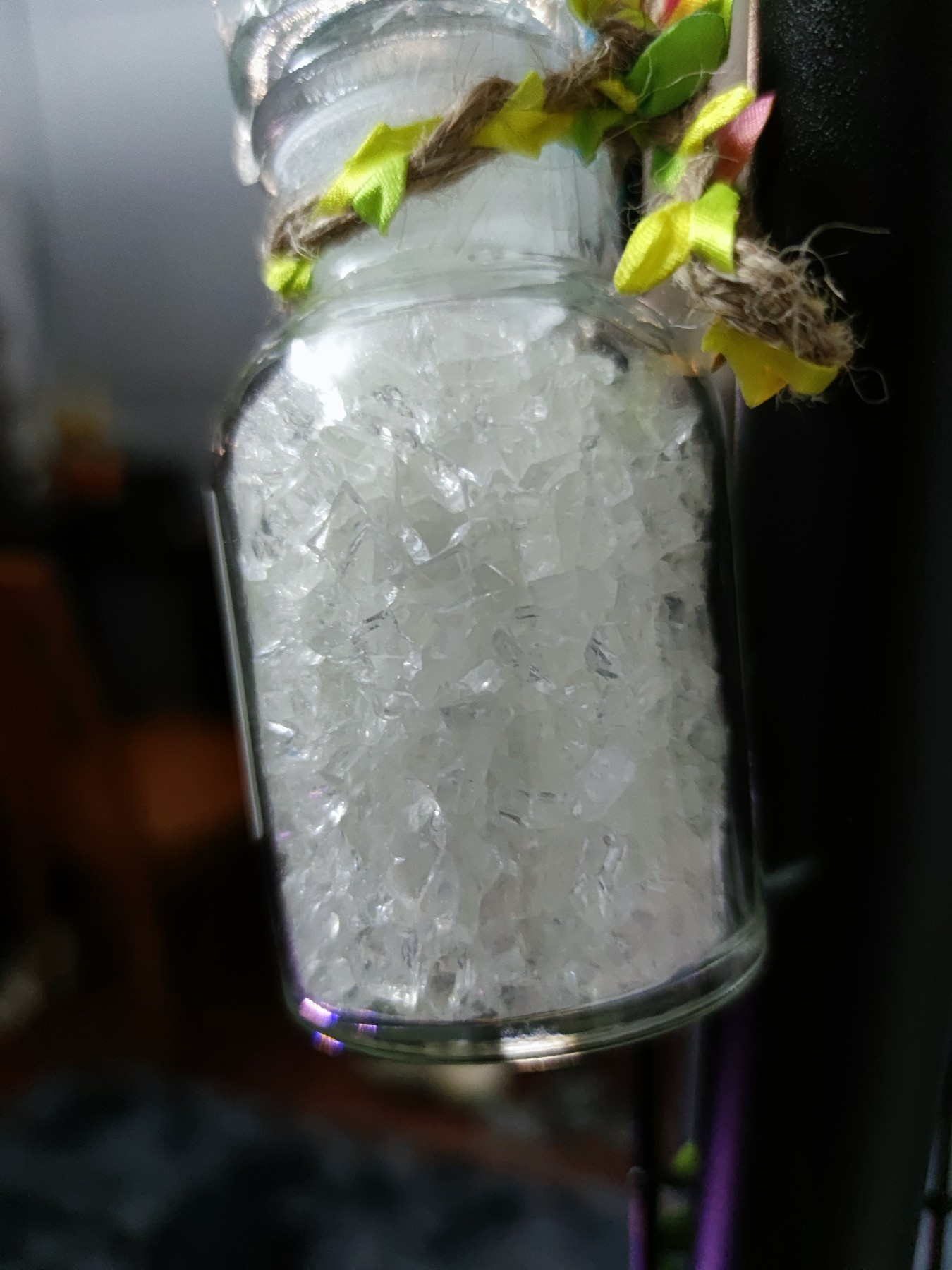

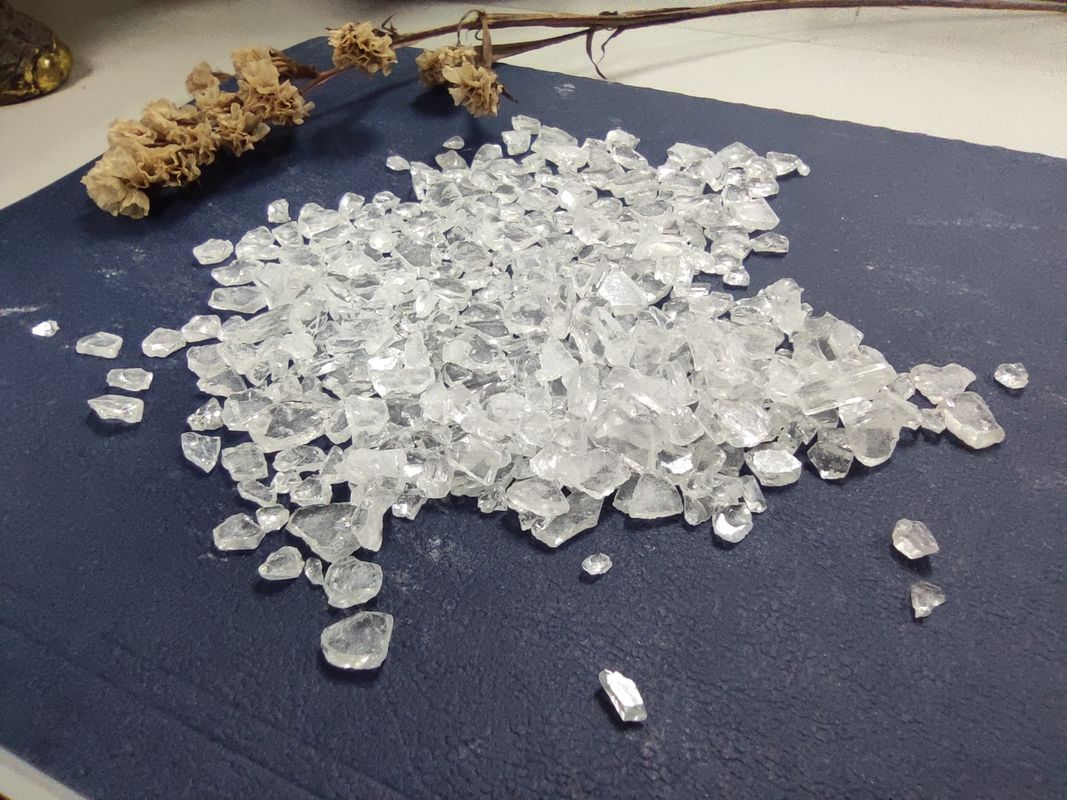

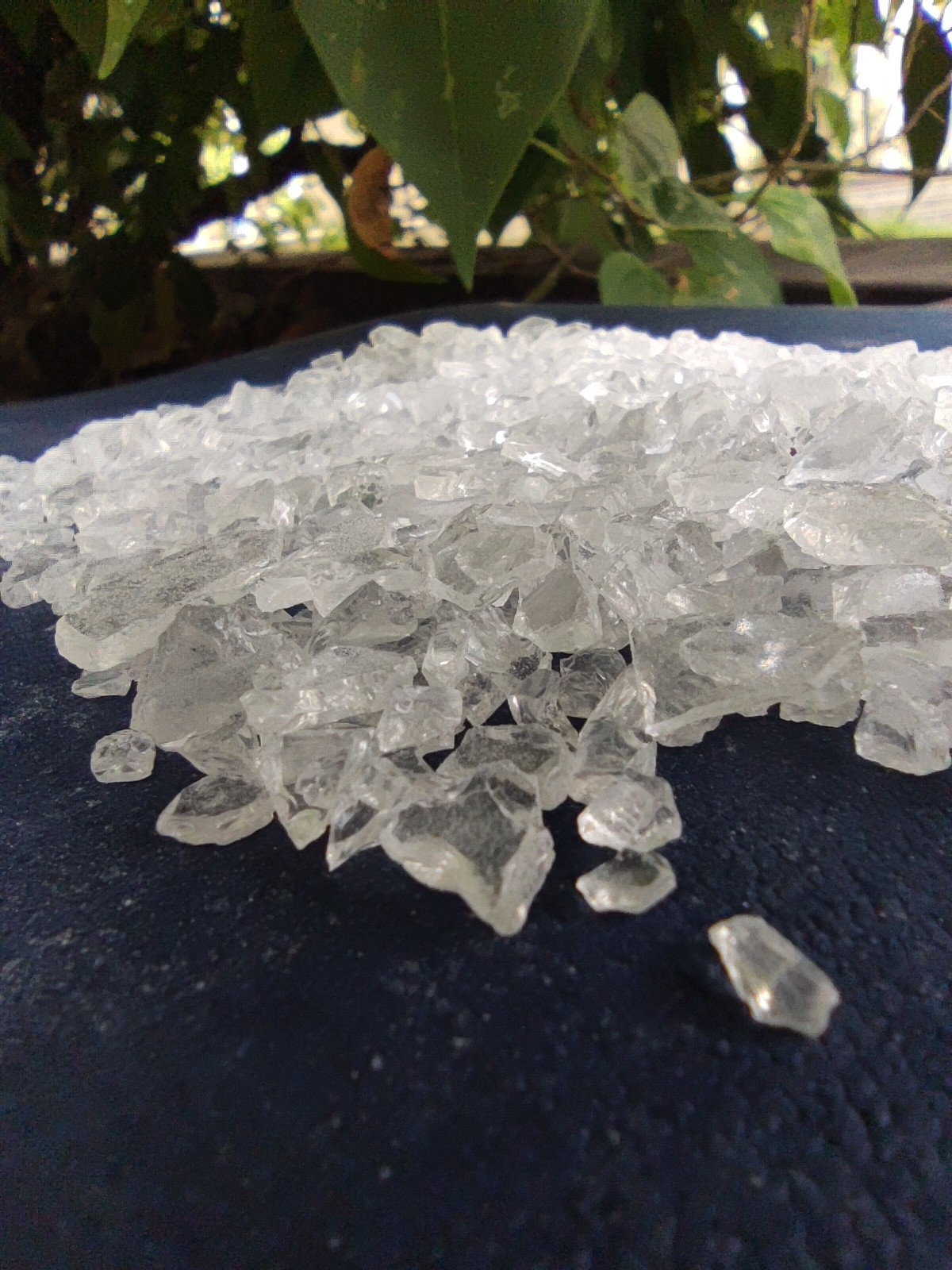

| Εμφάνιση | Άσπρες ή ανοικτό κίτρινο διαφανείς νιφάδες |
| Χρώμα (50% DMF) | ανώτατος: 3 |
| Όξινος αριθμός (mgKOH/g) | 52.5~57 |
| Μαλακώνοντας σημείο (℃) | 93~103 |
| Temp μετάβασης γυαλιού. (℃) | ~55 |
| Ιξώδες τήξης (ICI, MPA·s/200℃) | 3000~4500 |
| Ικανότητα αμέσου αντιδράσεως σε 180℃ (s, 40% εποξικά) | 170~300 |
| Θεραπεία της απαίτησης | 180℃×15min ή 200℃×10min |
| Συσκευασία | Τσάντες PE, βάρος 25kg±0.1kg δικτύου/τσάντα |
◇Συστήστε τη διατύπωση:
| Υλικό | HH2686 | E12 | Υλικό πληρώσεως & χρωστική ουσία | Ισοπέδωση | Benzoin | 701 |
| Τύπος | 360 | 240 | 383 | 8 | 4 | 5 |
◇Όρος εξώθησης:
Εξωθητής δύο-βιδών
Ζώνη Ι: 90~110℃ ζώνη ΙΙ: 110~120℃
Ταχύτητα της επανάστασης: 500~1200rpm
Λεπτομέρεια της σκόνης: <100μm
◇Όρος εφαρμογής:
Ηλεκτροστατικός ψεκασμός με: 40~70KV
Πάχος ταινιών επιστρώματος: 50~70μm
Αφαιρεσμένος το λίπος ελασματοποιημένος εν ψυχρώ χάλυβας: 0.5mm
◇Ιδιότητες ταινιών:
| Χρόνος πηκτωμάτων (180℃, SEC) | 220~320 |
| Οριζόντια ροή (180℃, χιλ.) | 28~30 |
| Σχολιάστε (60°) | ≥90% |
| Κάμψη (φ1mm) | Πέρασμα |
| Κόλλα (1mm, βαθμός) | 0 |
| Σκληρότητα μολυβιών | ≥1H |
| Αντίκτυπος (50kg·εκατ.) | Πέρασμα |
◇Περισσότεροι κώδικες:
| Κώδικας | Αναλογία | Κύκλος θεραπείας | AV (mgKOH/g) | Ιξώδες (mPa.s/200℃) | Tg (℃) | Ικανότητα αμέσου αντιδράσεως (s/180℃) | Ιδιότητες |
| HH2682 | 60/40 | 180℃*10min | 47~55 | 2500~4500 | ~56 | 150-250 | Για τη γρήγορη διατύπωση θεραπείας. Υψηλό Tg, άριστη ροή και καλές μηχανικές ιδιότητες. |
| HH2683 | 60/40 | 180℃*15min | 47~55 | 2500~3500 | ~54 | 90-150 | Ρητίνη γενικού σκοπού με την καλή ροή, την καλή χημική αντίσταση και τις μηχανικές ιδιότητες. |
| HH2683B | 60/40 | 180℃*15min | 47~55 | 2500~3500 | ~54 | 120-180 | Έκδοση μη-κασσίτερου HH2683. |
| HH2685 | 60/40 | 180℃*20min | 47~55 | 2500~3500 | ~58 | 200-300 | Άριστη ροή, υψηλή ερμηνεία. Κατάλληλος για τα επιστρώματα σκονών ρόδα-πλημνών κραμάτων. |
| HH2608 | 60/40 | 200℃*15min | 50~60 | 2500~4500 | ~55 | 250-450 | Σημαντική ροή, υψηλή ερμηνεία, άριστες μηχανικές ιδιότητες. |
| HH2686P | 60/40 | 200℃*10min | 50~60 | 2500~4500 | ~55 | 240-360 | Ρητίνη γενικού σκοπού. Άριστη ροή και ισχυρή αντιπαρεμβατική δυνατότητα. Καλή ισορροπία των ιδιοτήτων. Κατάλληλος για τα ματ επιστρώματα σκονών. |
| HH2687 | 60/40 | 200℃*10min | 51~66 | 3000~5000 | ~60 | 200-300 | Υψηλό Tg, άριστη ροή, καλές μηχανικές ιδιότητες. |
Παρατηρήσεις: όλες οι ρητίνες πολυεστέρα θα μπορούσαν να είναι προσαρμόζουν στον μη-κασσίτερο (α), τους αντι καυστήρες αερίου (Γ), το πυροβόλο όπλο tribo (Τ) και anti-blooming (Φ)
◎Σχεδιάγραμμα επιχείρησης:
Η Co. επιστήμης και τεχνολογίας υλικών Kinte, ΕΠΕ είναι κατώτερη στην εταιρία βιομηχανίας μηχανημάτων της Κίνας (μια βασική δημόσια επιχείρηση διοικούμενη άμεσα από SASAC, που ταξινομεί 284 μεταξύ της παγκόσμιας κορυφής 500 το 2021). Είναι εθνική επιχείρηση υψηλής τεχνολογίας κάτω από την εθνική ηλεκτρική Co. ερευνητικού κέντρου συσκευών της Κίνας, ΕΠΕ (κώδικας αποθεμάτων: 688128), μια απαριθμημένη επιχείρηση στην ΑΓΟΡΆ του STAR SSE. Εστιάζοντας στην Ε&Α, την παραγωγή, και τις πωλήσεις των φιλικών προς το περιβάλλον επιστρωμάτων (επιστρώματα σκονών, πλωτά βιομηχανικά επιστρώματα) και των ρητινών επιστρώματος σκονών, η επιχείρηση είναι δεσμευμένη στη βελτίωση της σφαιρικής ανταγωνιστικότητας αγοράς της φιλικής προς το περιβάλλον βιομηχανίας επιστρώματος της Κίνας. Τώρα έχει γίνει ο ηγέτης και ο υποστηρικτής στην τεχνολογική ανάπτυξη της Κίνας των φιλικών προς το περιβάλλον επιστρωμάτων καθώς επίσης και των ρητινών πολυεστέρα για τα επιστρώματα σκονών!
Έχουμε κερδίσει ISO9001 και ISO14000, ISO18001, RoHS, την πιστοποίηση UL και το πιστοποιητικό QUALICOAT. Λόγω της άριστης και σταθερής ποιότητας, τα προϊόντα μας απολαμβάνουν πάντα την υψηλή φήμη στο σπίτι και oversea, και πωλήθηκαν σε περισσότερες από 30 χώρες.
Ο κλάδος ρητίνης πολυεστέρα ιδρύθηκε το 2000, τώρα υπάρχουν δύο εργοστάσια (εργοστάσιο DongGuan και εργοστάσιο TaiXing) με την ετήσια ικανότητα παραγωγής πάνω από 80.000 τόνοι, και η ετήσια ικανότητα παραγωγής που επιτυγχάνεται 120000 τόνοι ως τα τέλη του 2020, που ανοίγουν το δρόμο στη σφαιρική διαφοροποιημένη ανάπτυξη. Οι πελάτες μας περιλαμβάνουν πολλούς κατασκευαστές σκονών τοπ-σειρών στον κόσμο όπως AKZO, PPG, η ΤΊΓΡΗ, PROTECH, NIPPON, OXYPLAST, JOTUN, SHERWIN, VALSPAR, SINTERPLAST, κ.λπ.
Κολλάμε unremittingly στην επιχειρησιακή αρχή «της ποιότητας είμαστε η ζωή, εμμένουμε στην πρώτης τάξεως τεχνολογία, την πρώτης τάξεως ποιότητα, το πρώτης τάξεως κόστος και το πρώτης τάξεως εμπορικό σήμα». Θα επιθυμούσαμε να παρέχουμε ένα πλήρες σύνολο υπηρεσιών και λύσεων και για εσωτερικό και στο εξωτερικό τους πελάτες και θα επιθυμούσαμε να πάμε προς τα εμπρός στο λαμπρό μέλλον με σας από κοινού.
