| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | KINTE |
| Πιστοποίηση: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Αριθμό μοντέλου: | HH2781T |
| Ποσότητα παραγγελίας min: | 1000KG |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | 25Kg/PE τσάντα, 875Kg/Pallet, 17,500Kg/20GP |
| Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |
| Δυνατότητα προσφοράς: | 80.000 τόνοι το χρόνο |
| Σύστημα θεραπείας: | 70/30 πολυεστέρας και εποξική ρητίνη | Κατάσταση θεραπείας: | 180℃×10min |
|---|---|---|---|
| Όξινη αξία (mgKOH/g): | 30-36 | Ιξώδες (200℃, κώνος/πιάτο, MPA·του s): | 4000~5500 |
| Μαλακώνοντας σημείο: | 95~105℃ | Θερμοκρασία μετάβασης γυαλιού: | ≥ 55℃ |
| ιδιότητες: | Καλή ισοπέδωση και καλή ικανότητα αμέσου αντιδράσεως | Εφαρμογή: | Κατάλληλος για επιστρώματα 70/30 τα υβριδικά σκονών |
| Επισημαίνω: | Ρητίνες 70/30 υβριδικές επιστρώματος σκονών,Ρητίνες επιστρώματος σκονών στην έκδοση Tribo |
||
Ρητίνες 70/30 υβριδικές επιστρώματος σκονών με την καλή ισοπέδωση στην έκδοση Tribo
◎Εισαγωγή
HH2781T είναι chargerable έκδοση tribo HH2781, είναι μια καρβοξυλική ρητίνη πολυεστέρα που σχεδιάζεται για επιστρώματα 70/30 τα υβριδικά σκονών.
Τα πρότυπα με ένα Τ δείχνουν τα επιστρώματα σκονών που γίνονται με αυτήν την ρητίνη πολυεστέρα που μπορεί να ψεκαστεί με ένα πυροβόλο όπλο τριβής.
◎Βασικά χαρακτηριστικά γνωρίσματα
Καλές μηχανικές ιδιότητες
Καλή ισοπέδωση
Καλή ικανότητα αμέσου αντιδράσεως
◎Συστήστε τη διατύπωση:
| HH2781T | E14U | Υλικό πληρώσεως & χρωστική ουσία | Ισοπεδώνοντας πράκτορας | Benzoin | Ισοπεδώνοντας πρόσθετη ουσία 701 |
| 210 | 90 | 192 | 4 | 2 | 2.5 |
◎Προδιαγραφές:

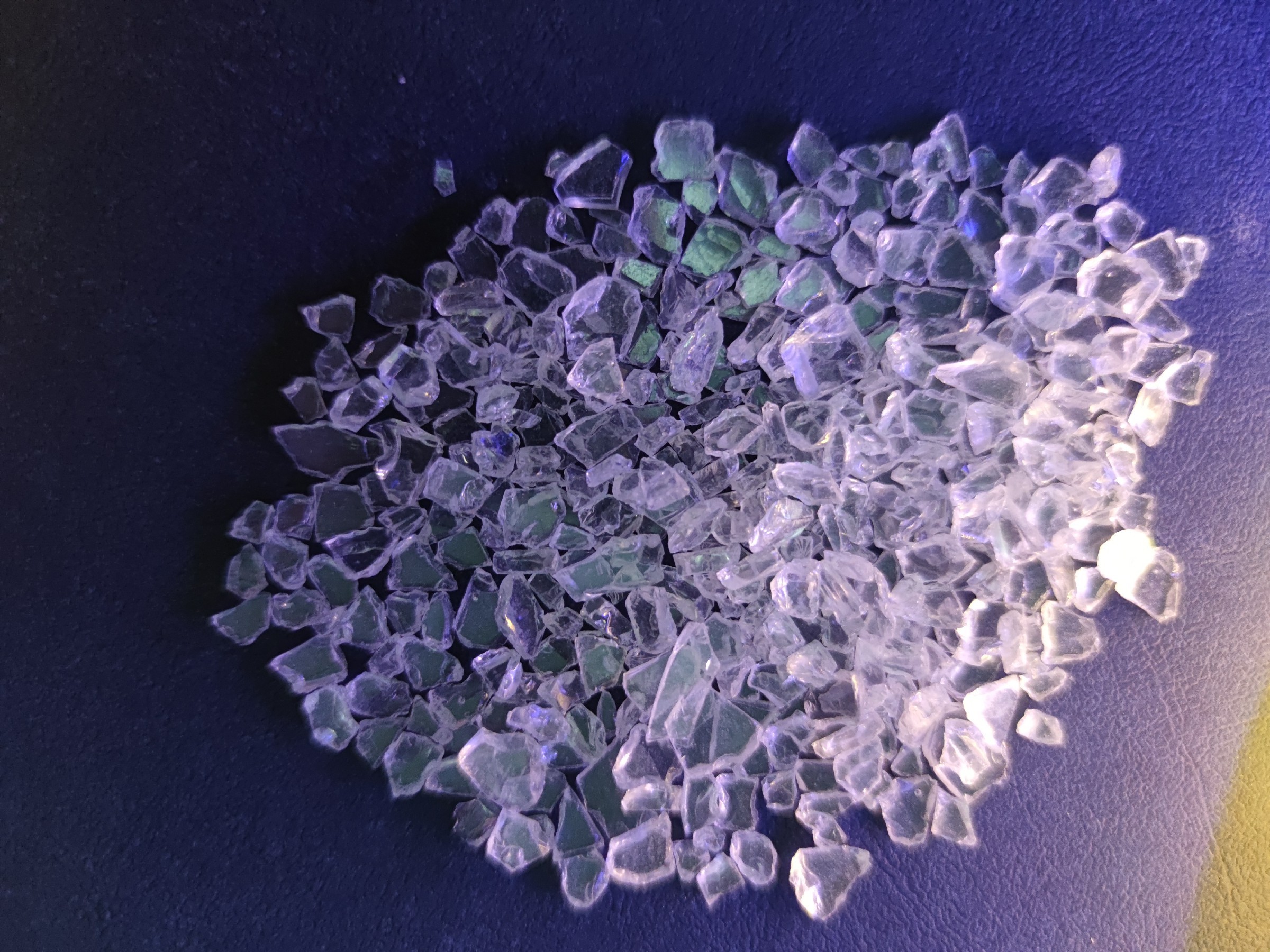

| Εμφάνιση | άσπρες ή ανοικτό κίτρινο διαφανείς νιφάδες |
| Χρώμα (50% DMF) | Max: 3 |
| Όξινη αξία (mgKOH/g) | 50~60 |
| Μαλακώνοντας σημείο (℃) | 95~105 |
| Temp μετάβασης γυαλιού. (℃) |
≥55 |
| Ιξώδες τήξης (200℃, κώνος/πιάτο, MPA·του s) | 4000~5500 |
| Ικανότητα αμέσου αντιδράσεως σε 180℃ (s, 30% εποξικά) | 100~200 |
| Θεραπεία της απαίτησης | 180℃×10min |
| Συσκευασία | Τσάντες PE, βάρος 25kg ± 0.1kg δικτύου/τσάντα |
◎Προδιαγραφές ΙΙ:
| Όρος εξώθησης | Εξωθητής δύο-βιδών | |
| Ζώνη Ι: 90~110℃ | Ζώνη ΙΙ: 110~120℃ | |
| Ταχύτητα της επανάστασης | 500~1200rpm | |
| Λεπτομέρεια της σκόνης | <100μm | |
| Όρος εφαρμογής | Ηλεκτροστατικός ψεκασμός με | 40~70KV |
| Πάχος ταινιών επιστρώματος | 50~70μm | |
| Αφαιρεσμένος το λίπος ελασματοποιημένος εν ψυχρώ χάλυβας | 0.5mm | |
| Ιδιότητες ταινιών | Χρόνος πηκτωμάτων (180℃, SEC) | 120~220 |
| Οριζόντια ροή (180℃, χιλ.) | 23~26 | |
| Σχολιάστε (60°) | ≥90% | |
| Κάμψη (φ1mm) | Πέρασμα | |
| Κόλλα (1mm, βαθμός) | 0 | |
| Σκληρότητα μολυβιών |
≥1H |
|
| Αντίκτυπος (50cm) | Πέρασμα | |
◎Παρατηρήσεις:
Όλες οι ρητίνες πολυεστέρα θα μπορούσαν να προσαρμοστούν στον μη-κασσίτερο (α), τους αντι καυστήρες αερίου (ζ), το πυροβόλο όπλο tribo (τ) και anti-blooming (f).
◎Σχεδιάγραμμα επιχείρησης:
Η Co. επιστήμης και τεχνολογίας υλικών Kinte, ΕΠΕ είναι κατώτερη στην εταιρία βιομηχανίας μηχανημάτων της Κίνας (μια βασική δημόσια επιχείρηση διοικούμενη άμεσα από SASAC, που ταξινομεί 284 μεταξύ της παγκόσμιας κορυφής 500 το 2021). Είναι εθνική επιχείρηση υψηλής τεχνολογίας κάτω από την εθνική ηλεκτρική Co. ερευνητικού κέντρου συσκευών της Κίνας, ΕΠΕ (κώδικας αποθεμάτων: 688128), μια απαριθμημένη επιχείρηση στην ΑΓΟΡΆ του STAR SSE. Εστιάζοντας στην Ε&Α, την παραγωγή, και τις πωλήσεις των φιλικών προς το περιβάλλον επιστρωμάτων (επιστρώματα σκονών, πλωτά βιομηχανικά επιστρώματα) και των ρητινών επιστρώματος σκονών, η επιχείρηση είναι δεσμευμένη στη βελτίωση της σφαιρικής ανταγωνιστικότητας αγοράς της φιλικής προς το περιβάλλον βιομηχανίας επιστρώματος της Κίνας. Τώρα έχει γίνει ο ηγέτης και ο υποστηρικτής στην τεχνολογική ανάπτυξη της Κίνας των φιλικών προς το περιβάλλον επιστρωμάτων καθώς επίσης και των ρητινών πολυεστέρα για τα επιστρώματα σκονών!
Το 2017, η νέα βάση παραγωγής με 80000 τόνους ετήσιας ικανότητας τέθηκε στην κατασκευή σε Dongguan, Guangdong, και την ετήσια ικανότητα παραγωγής που επιτεύχθηκε 120000 τόνοι ως τα τέλη του 2020, που ανοίγουν το δρόμο στη σφαιρική διαφοροποιημένη ανάπτυξη.
