| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | KINTE |
| Πιστοποίηση: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Αριθμό μοντέλου: | HH2582AT |
| Ποσότητα παραγγελίας min: | 1000KG |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | 25Kg/PE τσάντα, 875Kg/Pallet, 17,500Kg/20GP |
| Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |
| Δυνατότητα προσφοράς: | 80.000 τόνοι το χρόνο |
| Σύστημα θεραπείας: | 50/50 πολυεστέρας/εποξικός | Κατάσταση θεραπείας: | 200℃×10min ή 180℃×15min |
|---|---|---|---|
| Όξινη αξία (mgKOH/g): | 65-75 | Ιξώδες (MPA·s/200℃): | 2800±1000 |
| Μαλακώνοντας σημείο (℃): | 98~108 | Temp μετάβασης γυαλιού. (℃): | ~ 59 |
| ιδιότητες: | Άριστες μηχανικές ιδιότητες και σημαντική χημική αντίσταση | Εφαρμογή: | Κατάλληλος για τον ψεκασμό πυροβόλων όπλων τριβής |
| Επισημαίνω: | 50/50 υβριδική εποξική ρητίνη πολυεστέρα,Εποξική ρητίνη πολυεστέρα έκδοσης Tribo |
||
50/50 υβριδική εποξική ρητίνη πολυεστέρα με την καλή ισοπέδωση για τα επιστρώματα σκονών έκδοσης Tribo
◎Εισαγωγή
HH2582AT είναι μια διαποτισμένη ρητίνη πολυεστέρα, η οποία είναι η έκδοση πυροβόλων όπλων τριβής HH2582A. Χρησιμοποιείται κυρίως για έναν πολυεστέρα 50/50/ένα εποξικό μικτό σύστημα επιστρώματος σκονών και είναι κατάλληλο για τον ψεκασμό πυροβόλων όπλων τριβής.
Η αρχή εργασίας του ψεκασμού πυροβόλων όπλων τριβής είναι να χρησιμοποιηθεί η της τριβής ηλέκτριση για να χρεώσει τη σκόνη. Η δαπάνη παράγεται με τη σύγκρουση, την τριβή, την επαφή, και μεταξύ της σκόνης και του ειδικών πολυμερούς υλικού και του νάυλον στον τοίχο πυροβόλων όπλων. Η κινητήρια δύναμη είναι ροή αέρος.
◎Βασικά χαρακτηριστικά γνωρίσματα
Κατάλληλος για τον ψεκασμό πυροβόλων όπλων τριβής
Άριστες μηχανικές ιδιότητες
Σημαντική χημική αντίσταση
Καλή ισοπέδωση
Καλή σταθερότητα αποθήκευσης
◎Συστήστε τη διατύπωση:
| HH2582AT | Ε-12 | Υλικό πληρώσεως & χρωστική ουσία | Ισοπεδώνοντας πράκτορας | Benzoin | 701 |
| 300 | 300 | 383 | 8 | 4 | 5 |
◎Προδιαγραφές Ι:

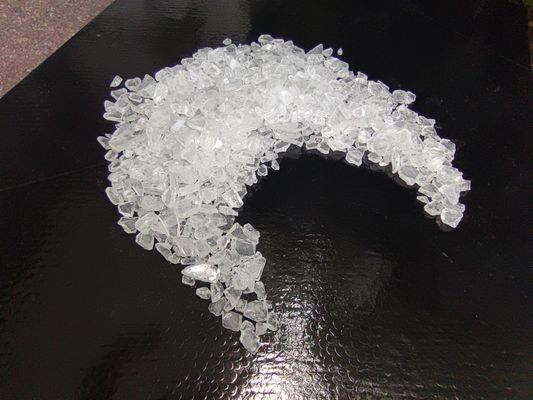

| Εμφάνιση | Άσπρος ή χλωμός - κίτρινες διαφανείς νιφάδες |
| Όξινος αριθμός (mgKOH/g) | 65~75 |
| Μαλακώνοντας σημείο (℃) | 98~108 |
| Temp μετάβασης γυαλιού. (℃) | ~59 |
| Ιξώδες τήξης (200℃, κώνος/πιάτο, MPA·του s) | 2800±1000 |
| Ικανότητα αμέσου αντιδράσεως σε 180℃ (s, 50% ε-12) | 200±40 |
| Θεραπεία της απαίτησης | 200℃×10min ή 180℃×15min |
| Συσκευασία | Τσάντες PE, βάρος 25kg ± 0.1kg δικτύου/τσάντα |
◎Προδιαγραφές ΙΙ:
| Όρος εξώθησης | Εξωθητής δύο-βιδών | |
| Θερμοκρασία σακακιών | 110~120℃ | |
| Ταχύτητα της επανάστασης | 500~1200rpm | |
| Λεπτομέρεια της σκόνης | <100μm | |
| Όρος εφαρμογής | Ηλεκτροστατικός ψεκασμός με | 40~70KV |
| Πάχος ταινιών επιστρώματος | 50~70μm | |
| Αφαιρεσμένος το λίπος ελασματοποιημένος εν ψυχρώ χάλυβας | 0.5mm | |
| Ιδιότητες ταινιών | Χρόνος πηκτωμάτων (180℃, SEC) | 200~320 |
| Οριζόντια ροή (180℃, χιλ.) | 26~30 | |
| Σχολιάστε (60°) | ≥90% | |
| Κάμψη (φ1mm) | Πέρασμα | |
| Κόλλα (1mm, βαθμός) | 0 | |
| Σκληρότητα μολυβιών | ≥1H | |
| Αντίκτυπος (50cm) | Πέρασμα | |
◎Παρατηρήσεις:
Όλες οι ρητίνες πολυεστέρα θα μπορούσαν να προσαρμοστούν στον μη-κασσίτερο (α), τους αντιαέριους καυστήρες (ζ), το πυροβόλο όπλο tribo (τ), και anti-blooming (f).
◎Σχεδιάγραμμα επιχείρησης:
Η Co. επιστήμης και τεχνολογίας υλικών Kinte, ΕΠΕ είναι κατώτερη στην εταιρία βιομηχανίας μηχανημάτων της Κίνας (μια βασική δημόσια επιχείρηση διοικούμενη άμεσα από SASAC, που ταξινομεί 284 μεταξύ της παγκόσμιας κορυφής 500 το 2021). Είναι εθνική επιχείρηση υψηλής τεχνολογίας κάτω από την εθνική ηλεκτρική Co. ερευνητικού κέντρου συσκευών της Κίνας, ΕΠΕ (κώδικας αποθεμάτων: 688128), απαριθμημένος στην ΑΓΟΡΆ του STAR SSE. Εστιάζοντας στην Ε&Α, την παραγωγή, και τις πωλήσεις των φιλικών προς το περιβάλλον επιστρωμάτων (επιστρώματα σκονών, πλωτά βιομηχανικά επιστρώματα) και των ρητινών επιστρώματος σκονών, η επιχείρηση είναι δεσμευμένη στη βελτίωση της σφαιρικής ανταγωνιστικότητας αγοράς της φιλικής προς το περιβάλλον βιομηχανίας επιστρώματος της Κίνας. Τώρα έχει γίνει ο ηγέτης και ο υποστηρικτής στην τεχνολογική ανάπτυξη της Κίνας των φιλικών προς το περιβάλλον επιστρωμάτων καθώς επίσης και των ρητινών πολυεστέρα για τα επιστρώματα σκονών!
Το 2017, η νέα βάση παραγωγής με 80000 τόνους ετήσιας ικανότητας τέθηκε στην κατασκευή σε Dongguan, Guangdong, και την ετήσια ικανότητα παραγωγής που επιτεύχθηκε 120000 τόνοι ως τα τέλη του 2020, που ανοίγουν το δρόμο στη σφαιρική διαφοροποιημένη ανάπτυξη.
