| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | N/A |
| Πιστοποίηση: | UL |
| Αριθμό μοντέλου: | MU-100 |
| Ποσότητα παραγγελίας min: | 1000 κιλά |
| Τιμή: | To be negotiated |
| Συσκευασία λεπτομέρειες: | 25 kg ανά σακούλα |
| Χρόνος παράδοσης: | 7 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Μέθοδος σχηματοποίησης: | Ενέσιμα | Χρώμα: | Μαύρο |
|---|---|---|---|

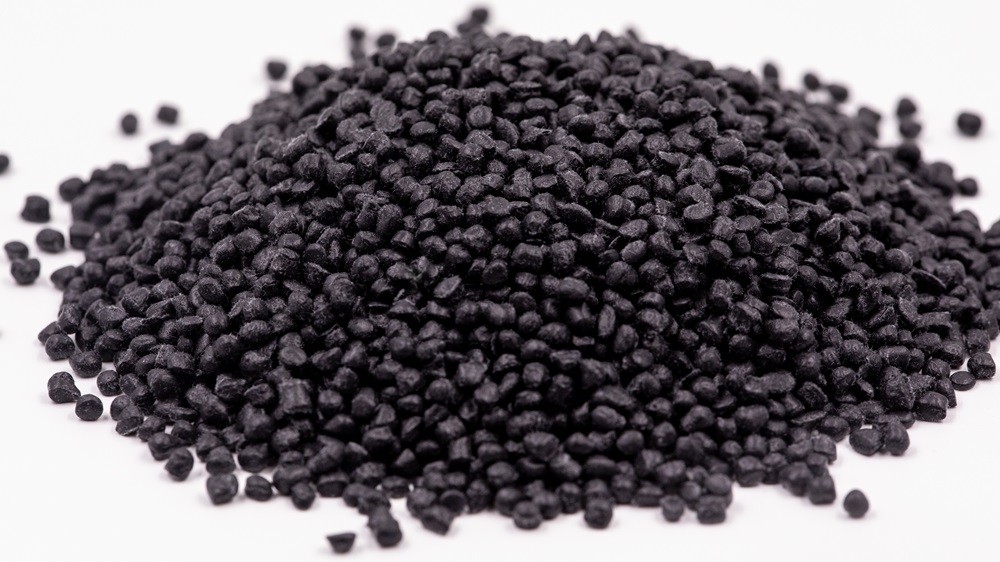

| Κράτος: | Σκόρπια | Πλεονέκτημα: | Πολύ υψηλή αντοχή στην φθορά |
| Επισημαίνω: | Ειδικές ενώσεις ηλεκτρικής στερέωσης,PT-201 ηλεκτρικές ενώσεις στερεώσεως,Συσκευές ηλεκτρικής στερέωσης ανθεκτικές στη θερμότητα |
||
Ειδικές ηλεκτρικές ενώσεις στερέωσης PT-201 για θερμοανθεκτικά μέρη ηλεκτρικών προϊόντων
Χαρακτηριστικά: Το πλαστικό έχει καλή επιβράδυνση φλόγας, εξαιρετική αντοχή στη θερμότητα, καλή ηλεκτρική απόδοση, καλή θερμική ακαμψία, μικρή απορρόφηση νερού, καλή σταθερότητα των διαστάσεων των προϊόντων,Η περίοδος αποθήκευσης σε θερμοκρασία δωματίου είναι 1 έτος.
Εφαρμογές:Χρησιμοποιείται κυρίως για θερμοανθεκτικά μέρη ηλεκτρικών προϊόντων.
Τεχνικά δεδομένα:
|
Ιδιοκτησία |
Μονάδα |
Πρότυπο δοκιμής |
PT-201 |
|
Σφιχτότητα |
g/cm3 | GB/T1033 | 1.75-2.0 |
|
Απορρόφηση νερού |
% | GB/T1034 | ≤0.2 |
|
Συρρίκνωση της φόρμας |
% | JB/T3958.2 | 0.10-0.50 |
|
Δυνατότητα πρόσκρουσης Charpy |
kJ/m2 | GB/T1043 | ≥ 100 |
|
Δυνατότητα πρόσκρουσης με διαχωριστική διάτρηση |
kJ/m2 | GB/T1043 | ≥3.0 |
|
Δυνατότητα κάμψης |
MPa | GB/T9341 | ≥ 100 |
|
Αντίσταση επιφάνειας |
Ω | GB/T1410 | ≥ 1010 |
|
Αντίσταση όγκου |
Ω.m | GB/T1410 | ≥ 109 |
|
Θέρμανση κάμψης |
°C | GB/T1634 | ≥210 |
|
Πυροδοσία |
Αξιολόγηση | GB/T11020 | V-0 |
|
Δυνατότητα διηλεκτρικής |
ΑΕΠ/μ | GB/T1408 | ≥ 10 |
|
Δυνατότητα συμπίεσης |
MPa | GB/T1041 | ≥ 180 |
PT-201Σχηματισμός∆ιαχείριση για την ένεσηαναφορά)
|
Παράμετροι του τσιμπήματος |
Μονάδα |
Πεδίο |
|||||
|
Θερμοκρασία τυποποίησης |
°C | 160 ̇ 180 | |||||
|
Θέρμανση βαρελιού |
Ζώνη σίτισης |
°C | 70·90 | ||||
|
Ζώνη ακροβωτίου |
°C | 90·110 | |||||
|
Πίεση ένεσης |
MPa | 60·100 | |||||
|
Χρόνος επεξεργασίας |
s/mm | 10 ¢20 | |||||
|
Παράμετροι τυποποίησης |
Μονάδα |
Πεδίο |
|||||
|
Θερμοκρασία τυποποίησης |
°C | 160 ̇ 180 | |||||
|
Πίεση |
MPa | 15 ¢20 | |||||
|
Χρόνος επεξεργασίας |
s/mm | 40·60 | |||||
