| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | N/A |
| Πιστοποίηση: | UL |
| Αριθμό μοντέλου: | MU-100 |
| Ποσότητα παραγγελίας min: | 1000 κιλά |
| Τιμή: | To be negotiated |
| Συσκευασία λεπτομέρειες: | 25 kg ανά σακούλα |
| Χρόνος παράδοσης: | 7 ημέρες |
| Όροι πληρωμής: | Τ/Τ |
| Μέθοδος σχηματοποίησης: | Ενέσιμα | Χρώμα: | Πράσινος, γκρίζος, μπλε, κ.λπ. |
|---|---|---|---|

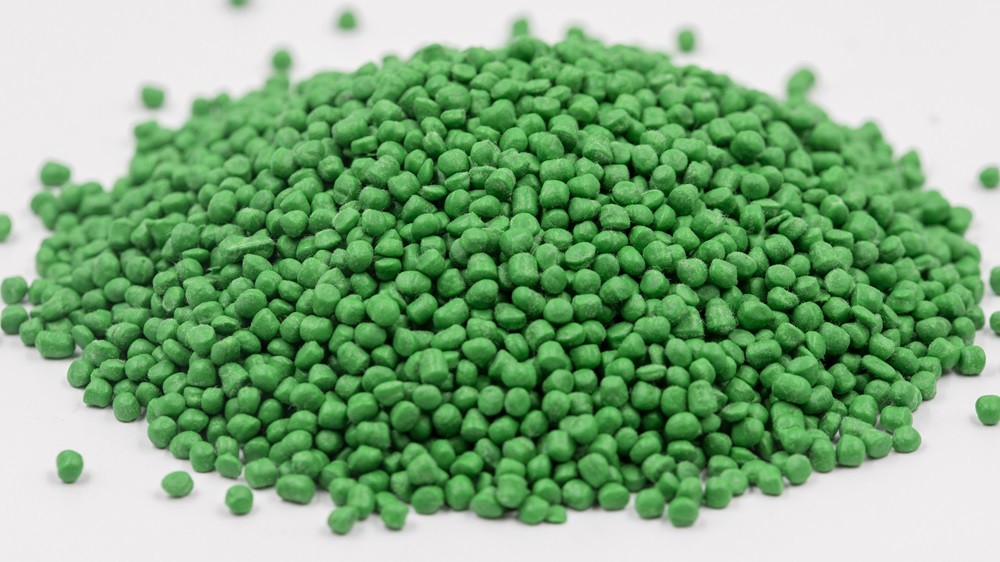

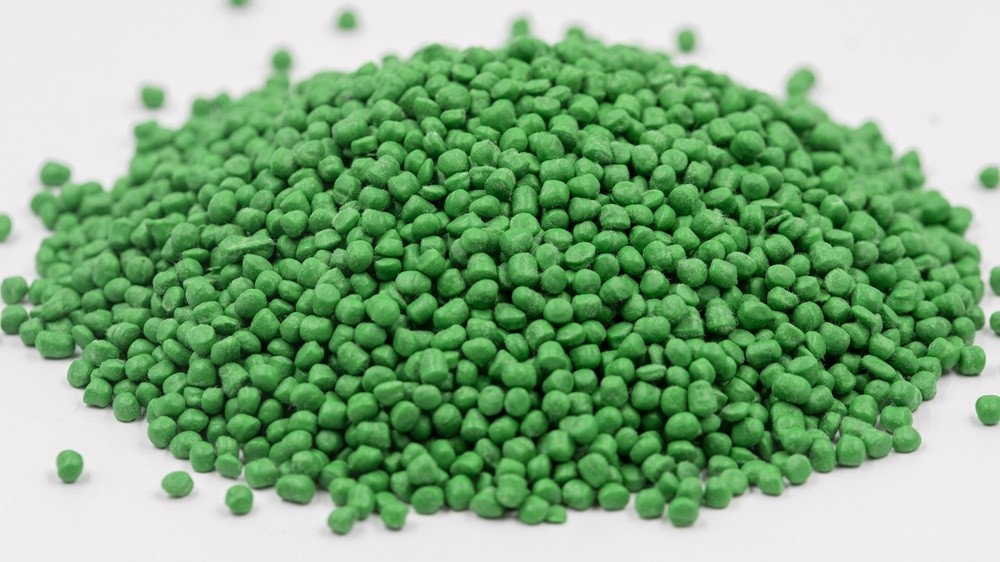

| Κράτος: | Σκόρπια | Πλεονέκτημα: | υψηλό δείκτη παρακολούθησης |
| Επισημαίνω: | Μονάδα σχηματισμού από μη κορεσμένο πολυεστέρα,Ανθεκτική στη θερμότητα μη κορεσμένη πολυεστέρας,PT-310 Μη κορεσμένη πολυεστέρας |
||
Ανθεκτική στη θερμότητα τροποποιημένη ακόρεστη πολυεστέρας χύτευσης PT-310 για μονωτικά μέρη
Χαρακτηριστικά: Ανθεκτικές στη θερμότητα μεταλλαγμένες ακόρεστες πολυεστερικές ενώσεις έχουν υψηλή αντοχή σε ηλεκτρικό τόξο και ρεύμα, ανώτερη μηχανική αντοχή,Εξαιρετική μακροχρόνια σταθερότητα διαστάσεων ακόμη και σε υψηλές θερμοκρασίες και καλή αντοχή στη φλόγα σύμφωνα με το UL94 V-0.Οι συνδυασμοί πλαισίωσης PT-310 έχουν λάβει πιστοποιητικό UL αριθ. E208587.
Πλεονέκτημα:Υψηλός δείκτης παρακολούθησης, υψηλή αντοχή σε ηλεκτρικό τόξο, ανώτερη διηλεκτρική αντοχή, υψηλή αντοχή σε αντίκτυπο χάρπης, υψηλή αντοχή σε θερμότητα και αντοχή στη φλόγα, χαμηλή απορρόφηση νερού,και εξαιρετική μακροχρόνια σταθερότητα διαστάσεων.

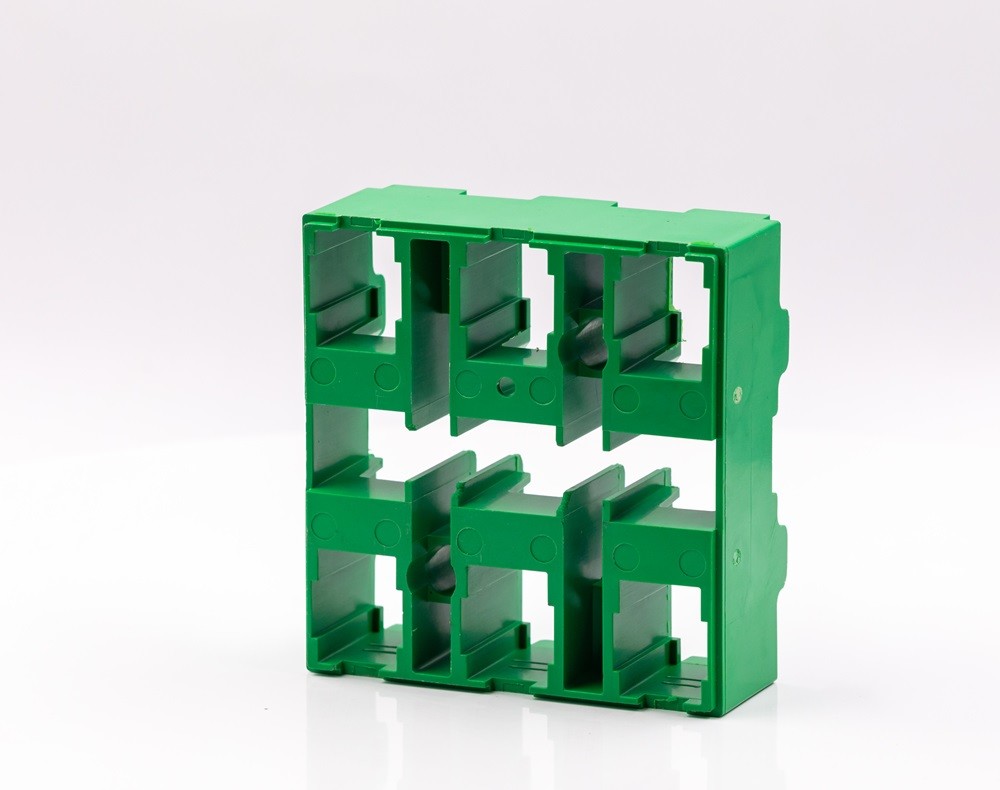

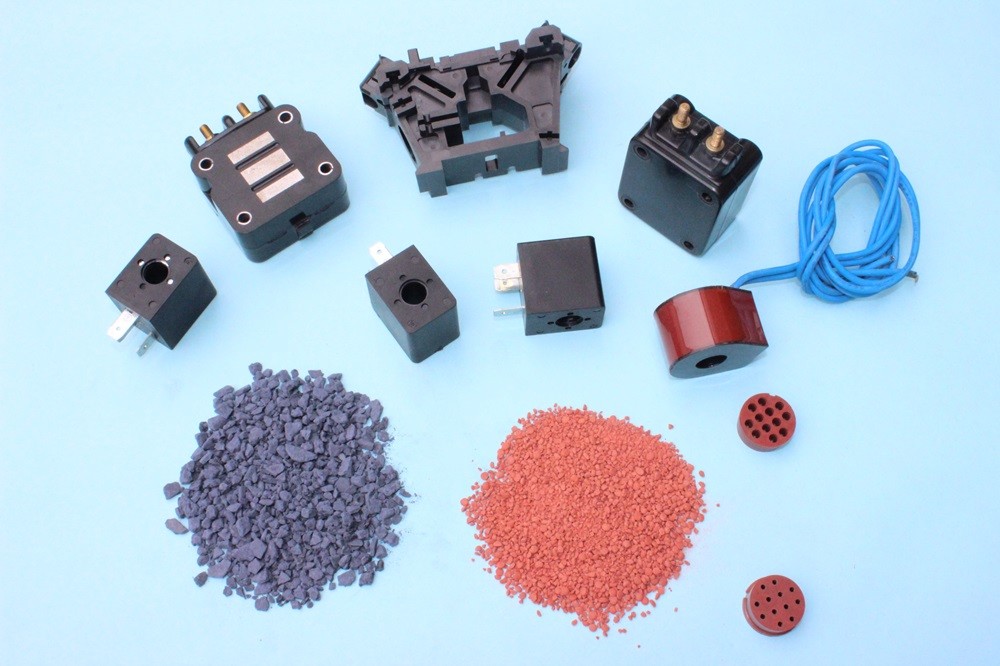

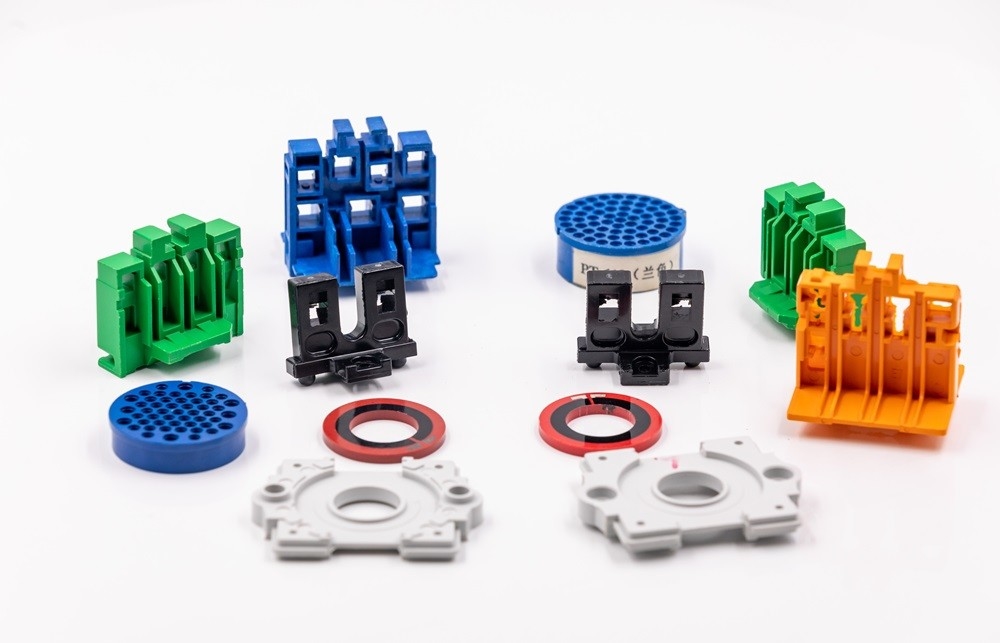

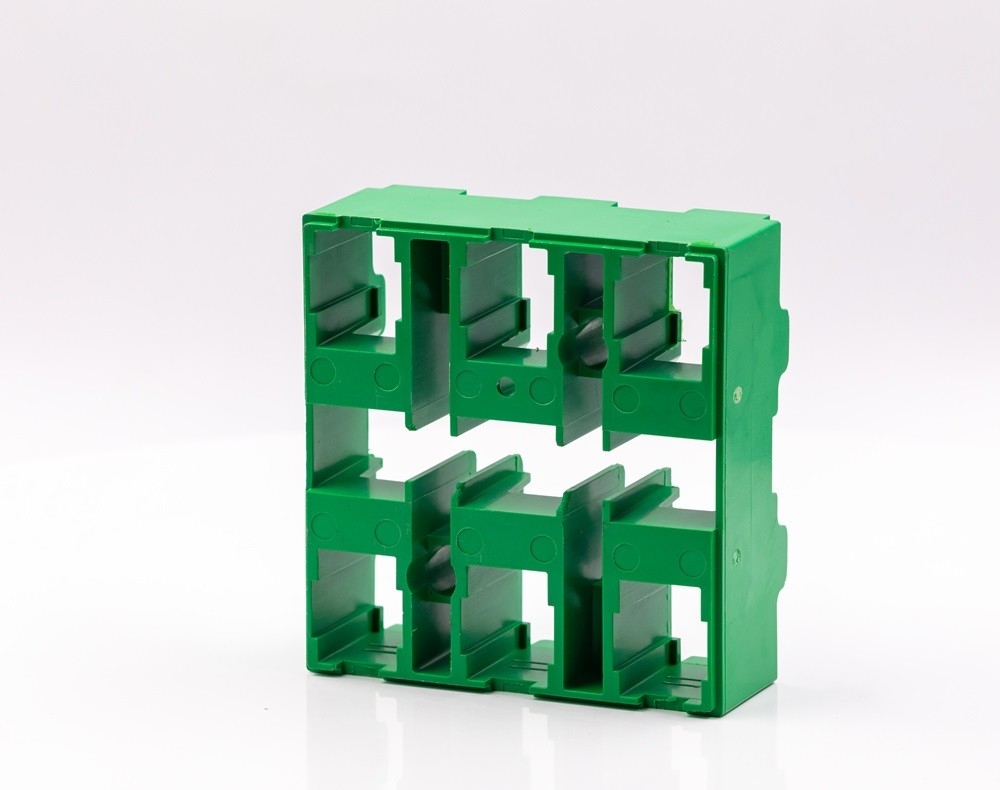

Εφαρμογές:Χρησιμοποιούνται κυρίως για τα μονωτικά μέρη για τους ρυθμιστές θερμοκρασίας για οικιακές συσκευές, τους κύριους διακόπτες, τα πλαίσια των μαγνητικών σπείρων, τα τερματικά σύνδεσης, τις συσκευές χαμηλής τάσης και τις συσκευές φλόγας κλπ.
Τεχνικά δεδομένα:
| Ιδιοκτησία | Μονάδα | Πρότυπο δοκιμής | PT-310 |
|
Σφιχτότητα |
g/cm3 | GB/T1033 | 1.9-2.1 |
|
Απορρόφηση νερού |
% | GB/T1034 | ≤0.3 |
|
Συρρίκνωση της φόρμας |
% | JB/T3958.2 | 0.4-0.8 |
|
Δυνατότητα πρόσκρουσης Charpy |
kJ/m2 | GB/T1043 | ≥ 6.5 |
|
Δυνατότητα πρόσκρουσης με διαχωριστική διάτρηση |
kJ/m2 | GB/T1043 | ≥2.5 |
|
Δυνατότητα κάμψης |
MPa | GB/T9341 | ≥ 80 |
|
Αντίσταση επιφάνειας |
Ω | GB/T1410 | ≥ 1013 |
|
Αντίσταση όγκου |
Ω.m | GB/T1410 | ≥ 1011 |
|
Συγκριτικός δείκτης παρακολούθησης (CTI) |
V | GB/T4207 | ≥ 600 |
|
Αντίσταση τόξου |
σ | GB/T1411 | ≥ 180 |
|
Θέρμανση κάμψης |
°C | GB/T1634 | ≥210 |
|
ΠυροδοσίαUL94 ((0,8mm) |
Επίπεδο | GB/T11020 | V-0 |
|
Δυνατότητα διηλεκτρικής |
ΑΕΠ/μ | GB/T1408 | ≥ 18.0 |
PT-310 Σχηματισμός∆ιαχείριση για την ένεσηαναφορά)
|
Παράμετροι του τσιμπήματος |
Μονάδα |
Πεδίο |
|
|
Θερμοκρασία τυποποίησης |
°C | 165 ̇ 175 | |
|
Θέρμανση βαρελιού |
Ζώνη σίτισης |
°C | 50 ¢ 70 |
|
Ζώνη ακροβωτίου |
°C | 80·90 | |
|
Πίεση ένεσης |
MPa | 60·100 | |
|
Χρόνος επεξεργασίας |
s/mm | 25 ¢40 | |
|
Παράμετροι τυποποίησης |
Μονάδα |
Πεδίο |
|
Θερμοκρασία τυποποίησης |
°C | 165 ̇ 175 |
|
Πίεση |
MPa | 15 ¢20 |
|
Χρόνος επεξεργασίας |
s/mm | 40·60 |
